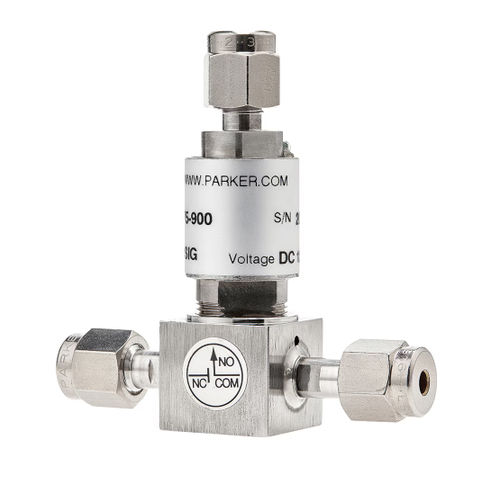

Válvula dosificadora para gas 99 series

de alto flujode precisiónde alta precisión

Descripción breve
Las válvulas miniatura Serie 99 de Parker ofrecen dosificación y control de gases a alta velocidad y alta presión en un formato compacto. Diseñadas para aplicaciones analíticas y de proceso, combinan respuesta rápida, fugas ultrabajas y amplio rango de temperatura para un control preciso de gases.

Especificaciones técnicas

• Caudal: hasta 110 SLPM
• Presión máxima de servicio: 1250 psi (86,2 bar)
• Rango vacío a presión: 1x10-5 torr hasta la presión nominal
• Tamaños de orificio: 0,030, 0,060, 0,116 in (0,76, 1,52, 2,95 mm)
• Temperatura de funcionamiento: 40 °F a 221 °F (4 °C a 105 °C)
• Funciones: 2 vías normalmente cerrada (NC) y 3 vías universal
• Tiempo de respuesta: < 5 ms por ciclo (dependiente del orificio)
• Tasa de fuga: 1 x 10-8 atm cc/sec He
• Dimensiones L/A/H: 41,7–82,3 mm / 19,1–22,1 mm / 41,7–82,0 mm (1,64–3,24 in / 0,75–0,87 in / 1,63–3,23 in)
• Peso: 87,9 g (3,1 oz)

Materiales y construcción

• Cuerpo: acero inoxidable 316
• Sellos: Vespel, níquel plateado, FKM
• Opciones de orificio para ajustar caudal y control

Eléctrico y control

• Accionamiento: solenoide; Operación: electrónica
• Método de control: corriente o tensión
• Consumo: 2,5 W o 4,2 W
• Voltaje de entrada: 12 VDC o 24 VDC
• Conexión eléctrica: cables de 12"

Conexiones y montaje

• Tipo de conexión: racores de compresión A-LOK® o conexiones hembra VacuSeal®
• Tamaños de conexión: 1/16" A-LOK, 1/8" A-LOK, 1/4" (F) VacuSeal
• Montaje: tornillo de fijación

Aplicaciones

• Para gases: control de gas patrón en espectrómetros de masas, cromatografía de gases (GC), análisis de gases de proceso y control de gases a alta presión
• Integración en laboratorios e instrumentos analíticos OEM
