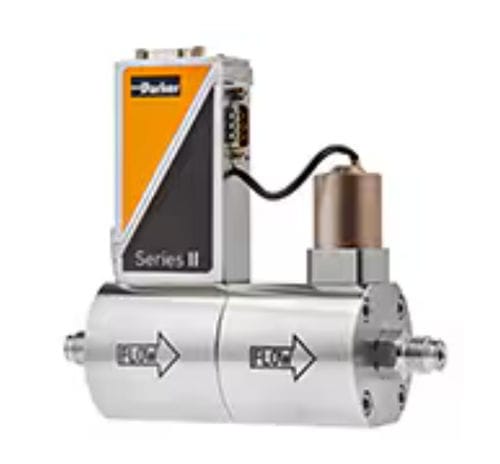

Regulador de caudal másico térmico II

para gaspara nitrógenode acero inoxidable

Descripción general
El controlador de flujo másico Series II Standard ofrece medición y control precisos en un amplio rango de caudales (0,014 sccm a 1.670 slpm). Diseñado para aplicaciones industriales y de laboratorio, incluye opciones multi-gas y multi-rango, interfaces de comunicación seleccionables y componentes en 316L resistentes a la corrosión.

Características clave

• Rango de flujo: 0,014 sccm a 1.670 slpm
• Alta precisión: ±0,5% lectura + ±0,1% FS (según rango)
• Relación turndown: 1:50 (hasta 1:187,5 en modo digital)
• Material húmedo/cuerpo: acero inoxidable 316L; acabado superficial ≈ 0,8 µm
• Comunicación: analógica o digital (RS-232, DeviceNet, Profibus-DP, Modbus-RTU)
• Opciones de válvula: normalmente abierta o normalmente cerrada

Especificaciones técnicas

• Caudal máximo: hasta 1.670 L/min
• Rango de presión: 928 PSIA – 1.450 PSIA
• Tipos de conexión: compresión, cara-estanca macho, otros; tamaños 1/8"–1/2" (6 mm–20 mm)
• Materiales de sello: EPDM, Kalrez, Viton (estándar)
• Detalles de precisión: ±0,5% lectura + ±0,1% escala completa (±1% escala para 3–5 ml/min; ±2% escala para <3 ml/min)
• Repetibilidad: < 0,2% lectura
• Tiempo de asentamiento: 2–4 segundos (estándar)
• Estabilidad de control: < ±0,1% escala (típico a 1 L/min N2)
• Temperatura de operación: -10 °C a 70 °C
• Coeficiente de temperatura: cero < 0,05% escala/°C; span < 0,05% lectura/°C
• Coeficiente de presión: ~0,1 ATM (N2); ~0,01%/ATM (H2)
• Tasa de fugas: por debajo de 2 x 10-9 mbar·L/s He (probada)
• Calentamiento: 30 min para precisión óptima; 2 min para ±2% escala
• Protección: IP40
• Alimentación: +15–24 Vdc, consumo máx. 320 mA (añadir 50 mA para Profibus)
• Conexión eléctrica: conector D de 9 pines

Aplicaciones

• Suministro y mezcla de gases
• Procesos de semiconductores e I+D
• Instrumentación analítica y calibración
• Control de procesos industriales y bancos piloto

Información para pedido

• Indique rango de flujo, gas de calibración, tipo/tamaño de conexión, material de sello y acción de la válvula
• Seleccione opción de comunicación (analógica, RS-232, DeviceNet, Profibus, Modbus)
• Accesorios: soportes de montaje, certificados de calibración, cables de interfaz
