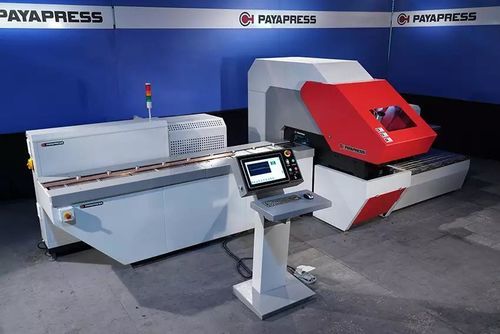

Centro de mecanizado electroducto de cobre CNC HBC-CP.CNC200

de cortepunzonadofijo

Descripción
El HBC-CP.CNC200 es una máquina CNC para pletinas que integra punzonado y corte/cisalamiento en una única plataforma programable. Procesa pletinas de cobre y aluminio para fabricación de cuadros de baja tensión y distribución, con sección máxima hasta 200 × 20 mm (algunos documentos citan 200 × 15 mm). Compatibilidad con Industry 4.0 para integración en línea.

Capacidades clave

• Punzonado y corte/cisalamiento combinados desde un único set-up para reducir manipulación y re-fijados
• Tope/stopper CNC automatizado para posicionado preciso y repetible de cortes y orificios
• Portaherramientas con 7 estaciones (6 de punzonado + 1 de corte)
• Compatible con matrices Ø28 mm y diferentes diámetros de orificio

Funciones de la máquina y flujo de trabajo
La unidad montada en base realiza el ciclo completo de corte y punzonado. El operario introduce la pletina, el tope CNC posiciona cada operación y la máquina ejecuta el punzonado y el corte según la secuencia programada. Los programas y lotes se pueden guardar y recuperar para garantizar repetibilidad y reducir tiempos de ajuste.

Controles y seguridad

• Consola de control para entrada de programas e instrucciones visuales
• Aislador de alimentación principal y botón de paro de emergencia para seguridad
• Estaciones de punzonado y corte dimensionadas según la capacidad indicada
• Protecciones hidráulicas y eléctricas para funcionamiento fiable

Beneficios para la producción

• Menor espacio en planta y menos manipulación frente a estaciones separadas de punzonado y corte
• Elimina re-fijados y transferencias manuales entre máquinas
• Menor tasa de rechazo gracias al posicionamiento CNC y la repetibilidad de los ciclos
• Una sola máquina para cobre y aluminio reduce la inversión en equipo

Especificaciones técnicas

• Modelo: HBC-CP.CNC200
• Funciones: Corte + Punzonado (combinados)
• Capacidad máx.: 200 × 20 mm (algunos documentos también citan 200 × 15 mm)
• Diámetro máx. matriz/orificio: Ø28 mm
• Compatibilidad de material: Cobre & Aluminio
• Posicionamiento (tope): Controlado por CNC
• Voltaje nominal: 380 V AC
• Potencia total: 17 kW
• Frecuencia: 50 Hz
• Presión de trabajo: 200 bar
• Capacidad de aceite hidráulico: 290 L
• Peso máquina: 5.400 kg
• Operadores requeridos: 1 (2 para operación en paralelo)
• Industry 4.0 listo: Sí
• Tipo de montaje: Base de suelo
• Dimensiones (L×A×H): 537 × 240 × 188 cm
