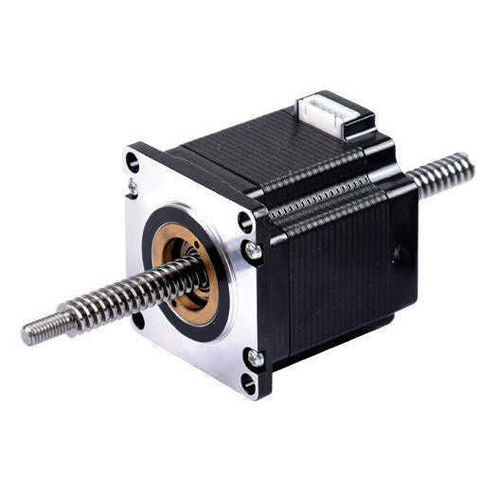

Actuador eléctrico LN Series

linealde husillo madrecompacto

Resumen del producto
Los actuadores lineales de husillo no cautivo Serie LN integran el motor con la tuerca, de modo que el husillo atraviesa completamente el motor y gira mientras se desplaza axialmente. Esta arquitectura admite prácticamente cualquier longitud de husillo y permite desenroscar completamente el husillo del motor para facilitar la instalación y el mantenimiento. La tuerca estándar está moldeada por inyección en el rotor para reducir el diámetro total y mantener un rendimiento fiable y rentable en disposiciones industriales compactas.

Características clave

• Diseño no cautivo: el husillo atraviesa totalmente el motor y gira mientras se desplaza axialmente.
• Motor integrado con la tuerca; la tuerca estándar está inyectada en el rotor para reducir el tamaño global.
• El husillo puede desenroscarse completamente del motor para facilitar la integración, la instalación y el mantenimiento.
• Diseñado para aplicaciones compactas y distribuciones mecánicas flexibles.

Tamaños disponibles y opciones de husillo

• Tamaños de bastidor: NEMA 08, NEMA 11, NEMA 14, NEMA 17 y NEMA 23.
• Diámetros métricos del husillo: 3,5 mm, 6 mm, 6,5 mm, 8 mm y 10 mm.
• Diámetros imperiales del husillo: 0,138 in, 0,188 in, 0,218 in, 0,25 in, 0,375 in y 0,382 in.

Beneficios típicos

• Empaque compacto gracias a la tuerca moldeada por inyección y al diseño con motor integrado.
• Rendimiento fiable y rentable mediante un diseño de tuerca estándar para husillo.
• Integración flexible: admite prácticamente cualquier longitud de husillo y simplifica la integración mecánica.

Especificaciones técnicas

• Tipo de actuador: actuador lineal de husillo no cautivo (Serie LN).
• Tuerca: tuerca estándar de husillo inyectada en el rotor.
• Tamaños de motor: NEMA 08, 11, 14, 17, 23.
• Diámetros métricos compatibles: 3,5; 6; 6,5; 8; 10 mm.
• Diámetros imperiales compatibles: 0,138; 0,188; 0,218; 0,25; 0,375; 0,382 in.
• Longitud de husillo: admite prácticamente cualquier longitud; el husillo atraviesa completamente el motor.
• Intención de diseño: aplicaciones compactas y con limitación de espacio; instalación y mantenimiento sencillos.
