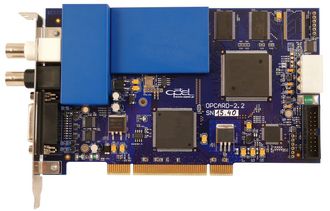

Aparato de inspección PND por ultrasonidos mediante eco de impulso OPCARD 2.2

mediante velocidad de impulsopara tomografía

OPCARD 2.2 es un completo dispositivo de pruebas ultrasónicas, adecuado para todas las mediciones ultrasónicas y, gracias a sus numerosas entradas/salidas digitales adicionales y a su procesador interno, puede utilizarse como controlador de dispositivos más complicados. La tarjeta puede funcionar junto con dispositivos como multiplexores o escáneres. La tarjeta Opcard 2.2 puede funcionar en modo de secuencia. Tiene la posibilidad de almacenar hasta 1024 conjuntos de ajustes. Así que los parámetros pueden ser cambiados muy rápido para cada próxima adquisición de datos. El sistema permite almacenar muchas adquisiciones en la memoria interna y enviar un paquete completo de datos para controlar la aplicación. De esta manera, se obtiene un alto rendimiento en la lectura de datos del dispositivo. La tarjeta tiene implementado un emisor y receptor de un canal y puede ser usada con uno o con dos transductores (uno que envía y el segundo que recibe). Características - Preamplificador de bajo ruido (0,74 nV/√(Hz)) - Alta ganancia de hasta +89 dB - Filtros analógicos conmutables - Soporta un rápido TGC (compensación de ganancia de tiempo) - 2 entradas de señal analógica PE y TT - Atenuador de entrada (-20dB) - Impedancia de entrada 50 Ohm, 10pF - Convertidor A/D de 10 bits - Frecuencia de muestreo de 100MHz, muestra de 8 bits - Hasta 512k x 16bit de memoria de muestras - Ajustes de demora hasta 65535 períodos de muestra - varios modos de disparo - Velocidad de transferencia de datos - hasta 132MB/s - Conector de expansión para funciones adicionales de la placa hija - interfaces (RS232, RS485, SPI, I2C) - Tarjeta corta PCI estándar (174.63mm x 106.68mm) - Conectores analógicos BNC o Lemo - Conector DB15 para E/S y líneas de alimentación - peso: 175g
