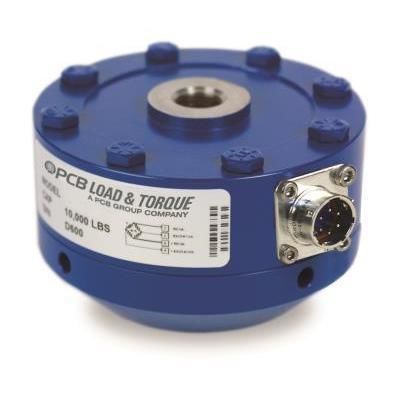

Célula de carga de tracción compresión 1204-12A/084A101

de tipo obleade un ejede galga extensométrica

Resumen del producto
Célula de carga de perfil bajo con capacidad nominal de 25 000 lbf (111 kN), protección contra sobrecarga 50 %, salida nominal 4,0 mV/V, rosca de montaje 1 1/4-12 UNF y conector eléctrico PT02E-10-6P. Modelo 1204-12A/084A101. Carcasa de acero pintado, elemento sensor por galga extensométrica.

Características principales

• Rango de medida: 25 klbf (111 kN)
• Diseño de perfil bajo para instalaciones compactas
• Protección contra sobrecarga del 50 %
• Salida nominal: 4,0 mV/V (±10 %)
• Rosca de montaje: 1 1/4-12 UNF
• Conector eléctrico: PT02E-10-6P

Disponibilidad
Unidades en stock: más en camino
Plazos: plazo para 1-2 unidades: aprox. 3 semanas

Notas sobre las especificaciones
[1] Nominal. [2] FS - Escala completa. [3] RO - Salida nominal. [4] Calibrado en tracción y compresión. [5] Especificaciones de rendimiento garantizadas con la base de tracción opcional 084A101 instalada de fábrica. [6] Aplicación singular, sin cargas externas adicionales. [7] Rango de temperatura de funcionamiento compensado. [8] Calibrado a 10 VDC, utilizable 5 a 20 VDC o VAC RMS. [9] Ver el dibujo 49932 para dimensiones completas.

Especificaciones (seleccionadas)
Rango de medida: 25 klbf / 111 kN [2] [4]
Sensibilidad (±10 % RO): 4,0 mV/V
No linealidad: ≤0,05 % FS
Histéresis: ≤0,06 % FS
No repetibilidad: ≤0,01 % RO
Fluencia (20 minutos): 0,025 %
Banda de error estático: ≤0,05 % FS
Sensibilidad a carga excéntrica: 0,25 %/in (0,25 %/25,4 mm)
Frecuencia de resonancia: 12 kHz
Sensibilidad a cargas laterales: 0,25 %/in (0,25 %/25,4 mm)
Límite de sobrecarga: 37,5 klbf / 167 kN
Límite de carga (fuerza lateral FX o FY): 10 klbf / 44 kN
Límite de carga (momento de flexión MX o MY): 10 klbf-in / 1130 Nm
Límite de carga (par axial MZ): 10 klbf-in / 1130 Nm
Rango de temperatura (operación): -65 a +200 °F (-54 a +93 °C)
Rango de temperatura (compensado): +15 a +115 °F (-9 a +46 °C)
Efecto de la temperatura en la salida (máx): ±0,0008 %Reading/°F (±0,0018 %Reading/°C)
Efecto de la temperatura en el cero (máx): ±0,0008 %FS/°F (±0,0018 %FS/°C)
Resistencia del puente: 350 Ohm
Tensión de excitación recomendada: 10 VDC (utilizable 5 a 20 VDC o VAC RMS)
Resistencia de aislamiento: >5K GOhm
Balance de cero: ±1 %RO / ±1 %FS
Polaridad de salida: +Tension
Altura: 3,50 in (88,9 mm)
Diámetro: 6,06 in (153,9 mm)
Peso: 21 lb (9,53 kg)
Rosca de montaje: 1 1/4 - 12 UNF-3B (sin equivalente métrico)
Material de la carcasa: Acero pintado
Elemento sensor: Galga extensométrica
Par de apriete de montaje: 1400 lbf-in (158 Nm)
Deflexión a plena capacidad: 0,002 in (0,05 mm)
Conector eléctrico: PT02E-10-6P

Accesorios (opcionales)

• 084A101 - Base de carga en tracción con 1 1/4-12
• 084A56 - Pre-tensor de rosca 1 1/4-12
• 084A90 - Protector de conector, series 1200 & 1400
• 181-012A - Conector de acoplamiento, 6 contactos (F) con alivio de esfuerzo para sensores con conector PT06A-10-6S (SR)
• 8311-01-10A - Cable 4 conductores PT06A-10-6S a pigtails, 10 ft

Características técnicas

• Marca: PCB Piezotronics
• Modelo: 1204-12A/084A101
• Capacidad nominal: 25 klbf (111 kN)
• Salida nominal: 4,0 mV/V
• Precisión: No linealidad ≤0,05 % FS; Histéresis ≤0,06 % FS; Repetibilidad ≤0,01 % RO
• Límite de sobrecarga: 37,5 klbf (167 kN)
• Temperatura de operación: -54 a +93 °C
• Conector eléctrico: PT02E-10-6P
• Material de la carcasa: Acero pintado
• Dimensiones (D x H): 153,9 mm x 88,9 mm
• Peso: 9,53 kg
