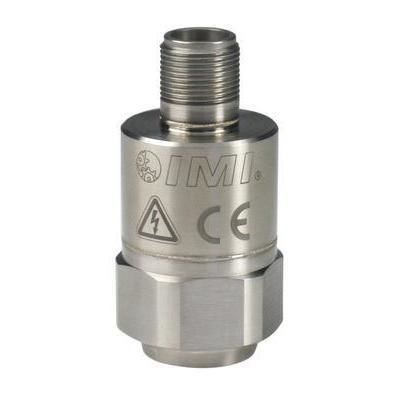

Interruptor de vibración electrónico 686C01

programable

Descripción del producto
El 686C01 Smart Vibration Switch es un interruptor de vibración electrónico programable por USB con umbral de alarma, retardos y salidas por relé o MOSFET configurables. Está concebido como una alternativa electrónica a los interruptores mecánicos para aplicaciones de monitorización y protección de equipos industriales. Incorpora un elemento sensor piezoeléctrico y una carcasa hermética soldada de acero inoxidable con grado IP68.

Características clave

• Programable por USB (consulte la hoja de configuración suministrada para los ajustes exactos)
• Rango de umbral de alarma: 0,25 a 5 in/sec pk (4,5 a 90 mm/s rms)
• Rango de frecuencia: 2 a 1000 Hz
• Salida de relé: SPST, Form A o B MOSFET; conmutación con o sin enclavamiento; contactos normalmente abiertos/cerrados
• Alimentación: 24 a 240 V DC/AC 50/60 Hz
• Conector eléctrico: 2 pines MIL-C-5015, salida superior
• Elemento sensor interno: acelerómetro piezoeléctrico
• Carcasa: acero inoxidable soldado herméticamente, IP68

Notas de especificación
[1] Programable por USB - consulte la hoja de configuración suministrada para los ajustes exactos.
[2] Consulte la Declaración de Conformidad de PCB PS096 para más detalles.

Rendimiento

• Umbral de alarma (±10 %): 0,25 a 5 in/sec pk (4,5 a 90 mm/s rms) [1]
• Rango de frecuencia (±3 dB): 120 a 60 kcpm / 2 a 1000 Hz
• Histéresis (% del umbral): 3 %, 6 % o 10 % [1]
• Nivel de vibración residual: dependiente o independiente; 1 a 40 % del umbral [1]
• MAVT (fija el umbral a 2× la vibración real): habilitado o deshabilitado [1]
• Sensibilidad transversal: <7 %
• Retardo de encendido: 3 o 20 s; retardo de arranque: 1–60 s o 1–30 min; retardo operativo: 1–60 s [1]
• Opciones de relé: SPST, Form A o B MOSFET; enclavable/no enclavable; contactos normalmente abiertos/cerrados

Medioambiental

• Temperatura de funcionamiento: -40 a 185 °F (-40 a 85 °C)
• Temperatura de almacenamiento: -40 a 257 °F (-40 a 125 °C)
• Límite de sobrecarga (choque): 5000 g pk (49050 m/s² pk)
• Grado de protección: IP68

Eléctrico

• Alimentación requerida: 24 a 240 V DC/AC 50/60 Hz
• Clasificación de corriente (relé cerrado): 500 mA
• Corriente de fuga (relé abierto): ≤1 mA
• Aislamiento eléctrico (carcasa): >100000000 Ohm
• Conector eléctrico: 2-Pin MIL-C-5015 (salida superior)

Físico

• Tamaño - hex: 1,25 in
• Altura: 2,6 in / 66 mm
• Peso: 5,2 oz / 148 g
• Torque de montaje: 3 a 5 ft-lb / 4 a 7 Nm
• Rosca de montaje: 1/4-28 hembra
• Elemento sensor: acelerómetro piezoeléctrico
• Carcasa: acero inoxidable; sellado hermético soldado

Accesorios (suministrados)

• 081A41 - Pasador de montaje, tornillo inoxidable 1/4-28 x 0.563 in con hueco hexagonal y punta de latón — qty 1
• M081A61 - Pasador de montaje, 1/4-28 a M6x1 x 9.65 mm, BeCu con hombro — qty 1

Versiones opcionales

• (M) Montaje métrico

Notas
* Todas las especificaciones son a temperatura ambiente salvo indicación en contrario.
