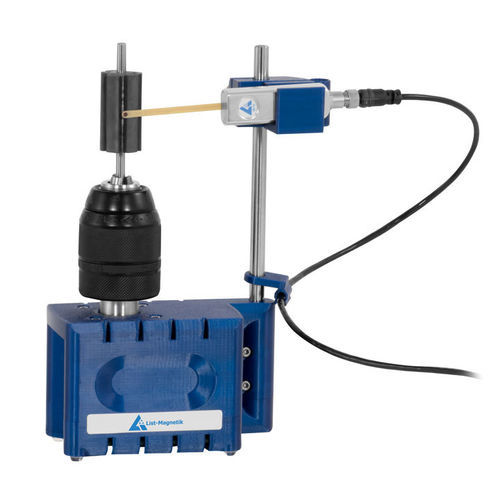

Gausímetro USB Rotor-Check 400

teslámetrodigital

Descripción breve
El Rotor-Check 400 LM-MP-RC400 es un equipo compacto para caracterizar la curva de intensidad del campo magnético de rotores. El equipo y la sonda se conectan a un PC con Windows mediante USB y usan el software RotorCheck para registrar, analizar y exportar las curvas de medida.

Información de aplicaciones

• Mediciones radiales y axiales en rotores magnéticos
• Evaluación de la magnetización y calidad del imán
• Detección de errores de montaje en los apilamientos de láminas
• Análisis de inhomogeneidades del núcleo y irregularidades de polos
• Determinación de la posición del apilamiento respecto al eje
• Detección de magnetización de campo residual y picos de polos locales/globales

Funcionamiento
Un motor paso a paso preciso y de alta resolución gira el rotor hasta 360°. La sonda se mantiene a distancia constante mediante un soporte regulable en altura para garantizar medidas comparables durante la rotación. El eje del rotor admite hasta 13 mm de espesor y la sonda es ajustable hasta 12 cm. Velocidades de rotación seleccionables: 90 s = 1000 puntos, 45 s = 500 puntos, 23 s = 200 puntos.

Contenido del suministro (resumen)

• Instrumento de medición de campo magnético LM-MP-RC400
• Sonda reed flexible transversal LM-MP-PM4-TR
• Cable de conexión USB
• 3 soportes de fijación
• Cable de conexión de sonda USB-C
• Software RotorCheck (descarga)

Especificaciones técnicas

• Rango de medida (A/cm): 0 … 40000 A/cm
• Resolución (A/cm): 0,1 A/cm
• Precisión (A/cm): ±1 A/cm hasta 50 A/cm; ±2 % de la lectura por encima de 50 A/cm
• Rango de medida (mT): -4000 … +4000 mT
• Resolución (mT): 0,01 mT
• Precisión (mT): ±0,13 mT hasta 6,28 mT; ±2 % de la lectura por encima de 6,28 mT
• Denominación del sensor: LM-MP-PM4-TR
• Soporte de sonda regulable en altura: hasta 12 cm
• Diámetro máximo del rotor: 60 mm
• Espesor del eje del rotor: hasta 13 mm
• Calibración: calibración de cero por software (sin rotor)
• Clase de protección (equipo): IP20
• Alimentación: 5 V DC (USB)
• Condiciones de funcionamiento: 0 … 50 °C, 10 … 90 % HR
• Condiciones de almacenamiento: 0 … 50 °C, 10 … 90 % HR
• Dimensiones (L x A x H): 120 x 60 x 195 mm
• Peso: 780 g
• Rotación: 360° por motor paso a paso, hasta 1000 puntos de medida por revolución
• Salida de datos: exportación a CSV y PNG; software RotorCheck incluido
