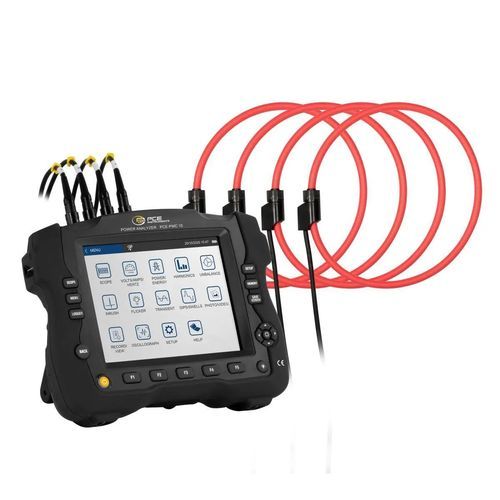

Dispositivo de medición de potencia contador eléctrico PCE-PMC 10

digitalportátiltrifásico

Descripción del producto

• Analizador de potencia con pinzas de corriente flexibles
• Monitorización de red
• Registrador de datos
• Wi-Fi
• Aparato de mano
• Incluye pinzas de corriente flexibles y cables de medición

Este analizador de potencia de última generación permite realizar mediciones precisas y exhaustivas de corriente, tensión, frecuencia, potencia, parpadeo de energía y armónicos. Se ha desarrollado especialmente para proporcionar datos fiables tanto en aplicaciones industriales como al analizar sistemas fotovoltaicos o inversores.

La supervisión simultánea de las tres fases y el conductor neutro proporciona una imagen completa del sistema eléctrico. La medición de la eficiencia de los inversores permite un análisis detallado de la conversión de energía, mientras que la monitorización de la señal de red detecta continuamente desviaciones y fallos. Este analizador de potencia es, por tanto, una herramienta indispensable para los análisis energéticos profesionales.

Gracias a las interfaces de comunicación, como Wi-Fi, el analizador de potencia puede integrarse fácilmente en los sistemas existentes y permite el análisis inalámbrico de los datos de medición. La función de registro de datos integrada y la memoria guardan de forma fiable todos los datos relevantes para su posterior análisis.

La función de osciloscopio integrada permite la visualización de curvas de señal, incluida la corrientes de arranque, lo que facilita el análisis de fenómenos transitorios. La pantalla táctil de 7,8 pulgadas garantiza un manejo intuitivo y una presentación clara de todos los valores medidos, diagramas y funciones de análisis. El analizador de potencia cumple los requisitos de la norma IEC 61000-4-30 Clase A y garantiza así un análisis conforme a la norma de los parámetros de calidad de la energía.

Este analizador de potencia combina precisión, versatilidad y una moderna facilidad de uso y es ideal para análisis energéticos, diagnósticos de fallos y pruebas de eficiencia en sistemas eléctricos complejos.

Características

• Medición de las tres fases y del conductor neutro
• Medición de la eficiencia de los inversores
• Monitorización de la señal de red
• IEC 61000-4-30 Clase A
• Wi-Fi
• Memoria y registro de datos
• Función de osciloscopio
• Corriente de arranque
• Pantalla táctil de 7,8"

Especificaciones técnicas
Tensión continua DC
Rango: 1 ... 1000 V
Resolución: 0,1 V
Precisión: ±0,5 % del valor

Corriente alterna DC
Rango: 0,5 ... 6000 A
Resolución: 0,1 A
Precisión: ±5 % ±5 dígitos

Tensión alterna AC
Rango: 1 ... 1000 V
Resolución: 0,1 V
Precisión: ±0,5 % del valor

Rango de frecuencia: 42.5 ... 69 Hz

Corriente alterna AC
Rango: 0,5 ... 6000 A
Resolución: 0,1 A
Precisión: ±0,5 % del valor

Ángulo de fase
Rango: -360 ... 0°
Resolución: 1°
Precisión: 1°

Corriente de arranque
Rango: 0,5 ... 6000 A
Resolución: 0,1 A
Precisión: 0,5 % del valor

Factor de potencia
Rango: 0 ... 1
Resolución: 0,001
Precisión: ±0,1%

Parpadeo de tensión (Flicker)
Rango: 0 ... 20
Resolución: 0,01
Precisión: ±5%

Desequilibrio (Unbalance) - Tensión
Rango: 0 ... 20%
Resolución: 0,1%
Precisión: ±0,1%

Desequilibrio (Unbalance) - Electricidad
Rango: 0 ... 20%
Resolución: 0,1%
Precisión: ±1%

Frecuencia
Rango: 42,5 ... 460 Hz
Resolución: 0,001 Hz
Precisión: ±0,01 Hz

Armónicos
Rango: 1 ... 50 (orden)
Rango armónicos corriente: 0 ... 100 %
Rango armónicos tensión: 0 ... 100 %

Datos técnicos generales
Bobina flexible: Perímetro 535 mm
Diámetro interior del conducto: 150 mm, 3000 A
Pantalla: TFT a color de 7,8"
Memoria: Tarjeta SD
Capacidad de memoria: 64 GB
Cuota de registro: 1 s a 60 min.
Interfaz: USB-C, Wi-Fi
Normas: IEC 61000-4-30, IEC 61000-4-15, IEC 61000-4-7
Norma de seguridad: CAT III 1000 V, CAT IV 600 V
Idioma del menú: Inglés, Chino
Clase de protección: IP42
Alimentación: 2 x Batería Li-Ion de 7,4 V | 3800 mAh
Carga: 12 ... 15 V DC (adaptador de red incluido)
Tipo de enchufe: Europlug
Condiciones de funcionamiento: -10 ... 40 °C , 10 ... 95 % H.r.
Condiciones de almacenamiento: -20 ... 60 °C , 10 ... 95 % H.r.
Dimensiones: 280 x 75 x 215 mm
Peso: 1834 g

Contenido del envío

• 1 x Analizador de potencia PCE-PMC 10
• 3 x Pinzas de corriente flexibles de 150 mm
• 5 x Adaptadores de medición magnético acodado
• 5 x Pinzas de cocodrilo
• 5 x Puntas de prueba
• 1 x Juego de cables de prueba
• 1 x Cable USB-C
• 1 x Tarjeta de memoria SD
• 1 x Correa de hombro
• 1 x Fuente de alimentación de 15 V / 2,4 A
• 1 x Adaptador de enchufe internacional
• 2 x Baterías recargable 7,4 V / 5200 mAh
• 1 x Maletín de transporte
• 1 x Manual de instrucciones
