Comprobador para red PCE-VDV 10

de redde red LANde red Ethernet

Descripción breve

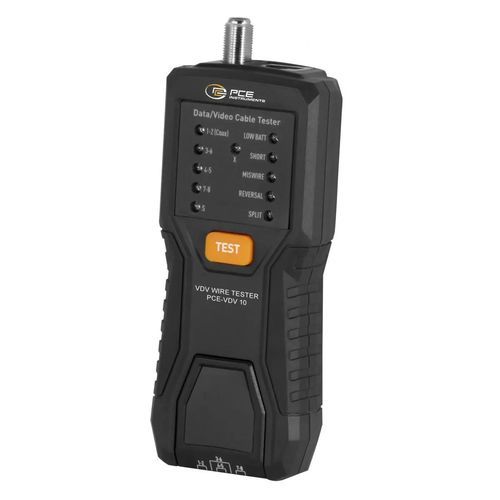

El PCE-VDV 10 es un comprobador de red portátil para el diagnóstico de fallos en cables de red y coaxiales. Consta de dos partes: unidad principal y unidad remota, lo que permite probar instalaciones de cableado fijas. El equipo soporta cables trenzados apantallados y no apantallados (Cat 3 a Cat 7A) y cables coaxiales usados en TV, antenas y sistemas de vigilancia.

Función y uso
El comprobador realiza pruebas de continuidad de conductores individuales (pines 1…8), verificación de cableado para confirmar la asignación correcta de pares y detección de cortocircuitos, conexiones incorrectas, inversiones y errores de split-pair. También comprueba la pantalla en cables apantallados. Rango de prueba hasta 305 m; longitud mínima para detección de split-pair aprox. 0,5 m. Las señales de prueba se transmiten entre la unidad principal y la remota. Los resultados se muestran mediante LED: LED fijos indican cableado correcto, LED parpadeantes indican fallos. LED de estado identifican el tipo de fallo (cortocircuito, mal cableado, inversión, split pair). Aplicaciones típicas: instalaciones de red, cableado de edificios e instalaciones IT/comunicaciones para electricistas, técnicos de red y técnicos de servicio.

Características

• Soporta cables apantallados y no apantallados (Cat 3–Cat 7A, coax)
• Indicadores LED para estado y diagnóstico de fallos
• Resistencia máxima del cable: 100 Ω DC
• Longitud máxima del cable: hasta 305 m
• Prueba de continuidad
• Prueba de cableado
• Detección de cortocircuitos
• Prueba de pares
• Prueba de blindaje

Especificaciones
Datos técnicos generales:
Funciones de medida: continuidad, cableado, cortocircuito, prueba de pares, prueba de blindaje
Conectores: RJ45, conector F
Tipos de cable: Coaxial; Cat 3; Cat 5; Cat 5e; Cat 6; Cat 6A; Cat 7; Cat 7A
Tensión máxima de entrada: 60 V DC / 55 V AC
Clase de protección (equipo): IP20
Alimentación: pilas
Pilas: 2 x 1,5 V AAA alcalinas-manganeso
Capacidad: 1270 mAh
Condiciones de funcionamiento: 0 ... 50 °C, 10 ... 90 % HR (sin condensación)
Condiciones de almacenamiento: -20 ... 60 °C, 10 ... 90 % HR (sin condensación)
Dimensiones (L x A x H): 55 x 28 x 140 mm
Peso: 119 g

Contenido del envío

• 1 x Probador de red PCE-VDV 10
• 1 x Adaptador coaxial (negro)
• 1 x Cable coaxial de parcheo (negro)
• 2 x Cables de datos 15 cm (rojo)
• 2 x Pilas AAA 1,5 V
• 1 x Manual de usuario

Características técnicas

• Tipo de dispositivo: comprobador de red portátil con unidad remota
• Categorías de cable soportadas: Cat 3 - Cat 7A y coax
• Métodos de prueba: continuidad, cableado, prueba de pares, cortocircuito, prueba de blindaje
• Conectores: RJ45 y conector F
• Longitud máxima de cable: 305 m; longitud mínima para detección de split-pair: aprox. 0,5 m
• Resistencia máxima del cable: 100 Ω DC
• Pantalla: indicadores LED para estado y tipos de fallo (cortocircuito, mal cableado, inversión, split pair)
• Alimentación: 2 x pilas AAA 1,5 V (alcalinas-manganeso)
• Capacidad de la batería: 1270 mAh
• Clase de protección: IP20
• Condiciones de funcionamiento/almacenamiento: 0 ... 50 °C (operación), -20 ... 60 °C (almacenamiento); 10 ... 90 % HR (sin condensación)
• Dimensiones / peso: 55 x 28 x 140 mm / 119 g
