Curvadora electrohidráulica BEND MASTER 90
eléctricade tubosde perfiles

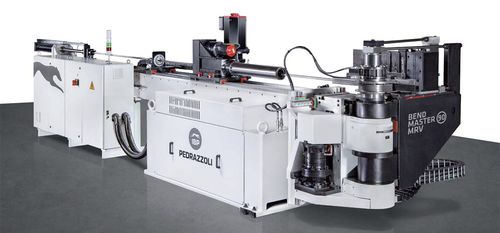

Curvadora electrohidráulica - BEND MASTER 90 - PEDRAZZOLI - eléctrica / de tubos / de perfiles

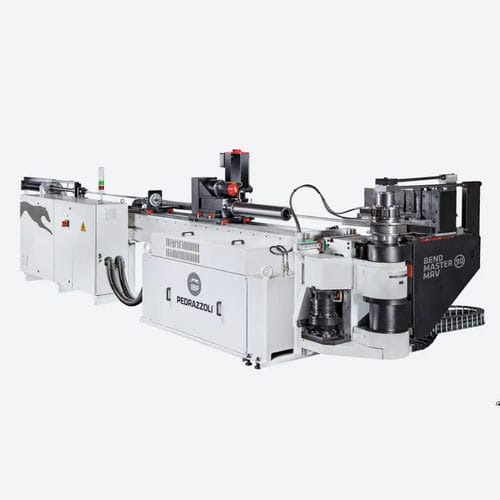

Curvadora electrohidráulica - BEND MASTER 90 - PEDRAZZOLI - eléctrica / de tubos / de perfiles
Curvadora electrohidráulica - BEND MASTER 90 - PEDRAZZOLI - eléctrica / de tubos / de perfiles - imagen - 2
Curvadora electrohidráulica - BEND MASTER 90 - PEDRAZZOLI - eléctrica / de tubos / de perfiles - imagen - 3
Añadir a mis favoritos
Añadir al comparador

¿Quiere comprar directamente?
Visite nuestra Shop.

Características

Accionamiento
electrohidráulica, eléctrica
Producto tratado
de tubos, de perfiles, de barras
Orientación
horizontal
Sistema de mando
automática, CNC
Número de ejes
6 ejes
Otras características
robusta, de precisión, mecánica, en frío, con carga descarga automatizada, de mandril, multifuncional, rotativa
Diámetro del tubo

Máx.: 90 mm
(3,54 in)

90 mm
(3,54 in)

Mín.: 6 mm
(0,24 in)

Radio de curvatura

400 mm
(15,75 in)

Largo de curvado

5.400 mm, 7.400 mm
(213 in, 291 in)

Ángulo de curvado

188 °

Precisión

0,1 °

Eslora total

8.000 mm
(315 in)

Manga total

2.350 mm
(93 in)

Altura total

1.950 mm
(77 in)

Diámetro del tubo

90 mm
(3,5 in)

Descripción

> 6 ejes sincronizados y controlados: garantía de precisión y fiabilidad. > Doblado con radio fijo y variable, con mandril y por presión. > Cambio automático del conjunto de herramientas y del radio de curvatura. > Flexión estrecha con radio gracias al booster en el carro. > Control de máquinas IMS de última generación: flexible, intuitivo y fácil de usar. > Ahorro de energía > Gran capacidad, hasta 90 mm. > La máquina está diseñada para trabajos pesados. > Una combinación perfecta de velocidad, precisión y robustez. > La máquina puede equiparse con diferentes herramientas de plegado de radio para producir piezas especialmente complejas. > Equipado con un retorno de punzón curvador estándar. > Montaje rápido de herramientas: adecuado tanto para la producción en serie como para la producción en pequeña serie. > Importación de archivos IGES > Análisis inmediato de la viabilidad de la pieza > Teleservicio vía webcam > Plataforma IMS disponible para PC, tableta y smartphone > Capacidad de plegado (en acero R = 400 N/mm²): 90×4 mm > Radio máximo de la línea central: 400 mm > Precisión del eje eléctrico: ± 0,1 > Velocidad de transporte: 1.100 mm/s > Velocidad de rotación del brazo de plegado: 64°/s > Velocidad de rotación de los tubos: 287°/s > Longitud máxima del tubo en el tope delantero: 4.000 mm > Longitud máxima del tubo en el tope trasero: 5.400 mm

VÍDEO

Catálogos

No hay ningún catálogo disponible para este producto.

Ver todos los catálogos de PEDRAZZOLI
