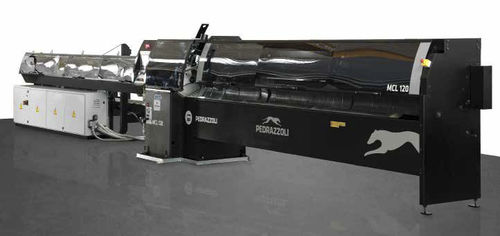

Línea de corte de hoja rotativa MCL 120

rotativapara metalde tubos

Visión general
La línea de corte automática para tubos MCL 120 está diseñada para el corte automático de alta productividad. La tecnología IBP PEDRAZZOLI proporciona ciclos rápidos y cortes precisos y repetibles, con opciones integrables de desbarbado, lavado y recogida.

Ventajas

• Cabezal de corte con engranajes helicoidales y doble cilindro de bloqueo para larga vida de las cuchillas, precisión y perpendicularidad.
• Alto rendimiento en tubos de alta resistencia y en tubos con superficies delicadas o pared reducida.
• Tope de longitud motorizado para posicionamiento automático.
• Disposición optimizada de rodillos y mordazas para un apriete seguro de los tubos.
• Longitudes de descarga disponibles: 3.000 mm o 4.500 mm (otras longitudes bajo pedido).
• Avance y rotación de la cuchilla motorizados que garantizan calidad de corte consistente en entrada, intermedio y salida.
• Base de datos tecnológica con parámetros de corte para asistir al operario.
• Puede integrarse con unidades automáticas de desbarbado, lavado y recogida.

Características

• 7 ejes controlados para repetitividad y precisión constantes.
• Hasta 3 longitudes de corte diferentes y 3 posiciones de descarga.
• Cambio de producción totalmente automático para minimizar el tiempo de configuración.
• Amplia gama de configuraciones y accesorios para personalizar la máquina.

Datos técnicos
Dimensiones (L x W x H): 2500 x 11285 x 1800 mm
Peso: 4210 kg
Altura del plano de trabajo: 1040 mm
Capacidad de corte tubos redondos: Min. 12 mm – Max. 122 mm (hasta 125 mm bajo pedido)
Capacidad de corte tubos cuadrados: Min. 12 mm – Max. 95 mm
Capacidad de corte tubos rectangulares: Min. 15 x 10 mm – Max. 110 x 70 mm
Diámetro de sierra: 140 mm – 370 mm
Velocidad de rotación de la hoja (inverter): 35–300 rpm
Capacidad máxima del cargador: 4 ton
Longitud de haz de tubos: 2200–6500 mm

IMS4 y notas
El control de gestión IMS4 ofrece monitorización gráfica y programación táctil intuitiva. Hay un vídeo de demostración disponible. Es posible la configuración con unidades automáticas de desbarbado, lavado o recogida aguas abajo.
