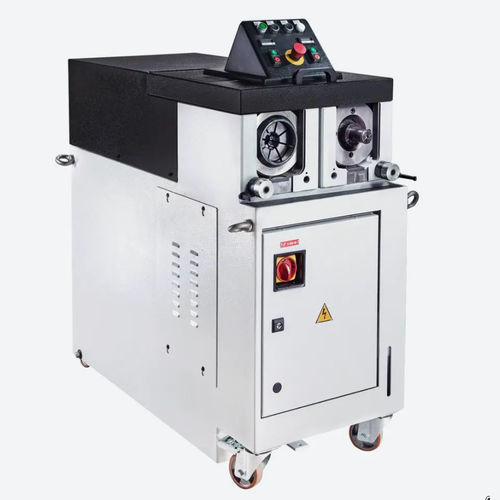

Formadora de doble cabezal FORM BROWN 80

de tubosde extremos de tubode metal

Presentación
Máquina compacta industrial para conformado de extremos de tubería: expansión, reducción, ranurado y avellanado. FORM BROWN 80 se instala sobre base con ruedas y es apta para integración en celdas de trabajo automatizadas.

CARACTERÍSTICAS

• Varios modos de mecanizado: expansión, reducción, ranurado y avellanado
• 2 estaciones de trabajo para operaciones alternas o simultáneas
• Sistema de utillaje de cambio rápido para reconfiguraciones rápidas
• Dimensiones reducidas y base con ruedas para un fácil reposicionamiento

Ventajas

• Estructura sólida diseñada para reducir vibraciones y asegurar el uso preciso de las herramientas, mejorando la calidad de la pieza y la vida útil de las herramientas
• Utillaje dimensionado para ser intercambiable con equipos estándar del mercado
• Utillaje de cambio rápido con asas ergonómicas; opción de asistencia hidráulica para herramientas pesadas
• La unidad hidráulica está alojada en la base; los cilindros hidráulicos en la parte superior de la base pueden operar simultáneamente
• Intercambiador aire-aceite de serie para uso continuo o climas cálidos
• Diseñada para integrarse con facilidad en islas de trabajo robotizadas o con manipuladores y para transferencias automáticas en carga/descarga
• No requiere mordazas de bloqueo, simplificando las operaciones sobre tubos ya curvados
• Tiempo de ciclo medio: aproximadamente 1,5 segundos, según el tipo de producción

Especificaciones técnicas

• Dimensiones (L x A x H): 530 x 1250 x 1268 mm
• Peso: 530 kg
• Diámetro máximo trabajable: 80 x 2 mm
• Recorrido de trabajo: 0–60 mm
• Presión de trabajo: 100 bar
• Presión máxima de trabajo: 140 bar
• Empuje de cilindros: 100 kN
• Potencia motor de la unidad hidráulica: 7,5 kW
• Altura del eje de trabajo: 950 mm
