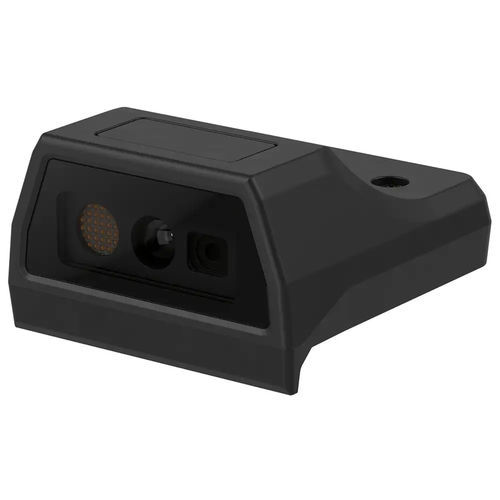

Motor de exploración de códigos de barras SM-Ex S203 SR

2D

Descripción del producto
Módulo escáner SM-Ex S203 SR diseñado para la integración en dispositivos Smart-Ex® 203. Módulo de lectura 1D/2D compacto basado en el motor SE4107, indicado para aplicaciones industriales que requieren una solución ligera y precisa.

Principales ventajas

• Motor de lectura SE4107 1D/2D
• Campo de iluminación blanco y punto de mira LED verde
• Peso muy reducido: 25 g
• Amplio campo de visión: 44,5° horizontal × 33,5° vertical
• Alta tolerancia de orientación: inclinación/tilt ±60°, giro 360°

Datos técnicos - Hardware
Motor de lectura: SE4107 1D/2D
Tecnología del sensor: Rolling-shutter
Resolución: 1280 x 960 píxeles (1,3 MP)
Mira: LED verde
Iluminación: blanca
Campo de visión: Horizontal 44,5°, Vertical 33,5°
Distancia focal: desde el frente del módulo: 152,4 mm
Tolerancia de orientación: inclinación/tilt ±60°, giro 360°
Simbologías compatibles: 5 mil Code 39, 5 mil Code 128, PDF417, DataMatrix 10 mil, 100 % UPCA, 15 mil QR, 20 mil QR
Nota: la tabla completa de simbologías y rangos de decodificación está disponible en la hoja técnica completa.

Condiciones ambientales
Temperatura de funcionamiento: -20 ... 50 °C (-4 ... 122 °F)
Temperatura de almacenamiento: -30 ... 70 °C (-22 ... 158 °F) (módulo escáner únicamente)

Datos mecánicos
Masa: 25 g
Dimensiones (An x Al x Pr): 39 mm x 20,8 mm x 41,4 mm

Información general
Las certificaciones mostradas con logotipos son válidas solo cuando se integran con Smart-Ex® 203.

Series compatibles
Smart-Ex® 203

Especificaciones técnicas

• Modelo / denominación: SM-Ex S203 SR
• Motor de lectura: SE4107 1D/2D
• Tecnología del sensor: Rolling-shutter
• Resolución: 1280 x 960 píxeles (1,3 MP)
• Mira: LED verde
• Iluminación: blanca
• Campo de visión: H 44,5°, V 33,5°
• Distancia focal: desde el frente del módulo 152,4 mm
• Tolerancia de orientación: inclinación ±60°, tilt ±60°, giro 360°
• Códigos compatibles: p. ej. 5 mil Code 39, 5 mil Code 128, PDF417, DataMatrix 10 mil, 100 % UPCA, 15 mil QR, 20 mil QR
• Temperatura de funcionamiento: -20 ... 50 °C
• Temperatura de almacenamiento: -30 ... 70 °C (solo módulo)
• Masa: 25 g
• Dimensiones (An x Al x Pr): 39 mm x 20,8 mm x 41,4 mm
• Serie compatible: Smart-Ex® 203
