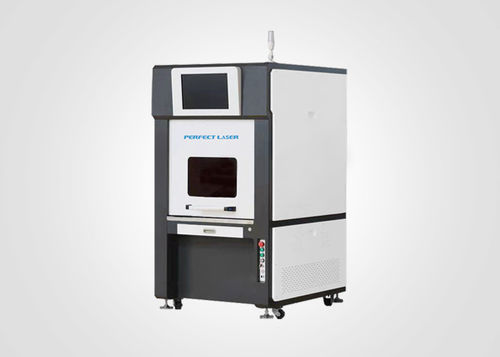

Máquina de soldar láser PE-W100 W200

automáticapara gran diámetropara plástico

Resumen del producto
Máquina de soldadura láser por escaneo para piezas de plástico planas y pequeñas. Plataforma compacta de cuatro ejes con galvanómetro de escaneo cerrado y opción de 100 W o 200 W. Diseñada para soldadura por transmisión precisa y repetible de ensamblajes plásticos.

Modelo
PE-W100 W200

Introducción del producto
El sistema emplea el método de soldadura por transmisión láser cuasi-síncrono, con un galvanómetro de gran diámetro y alta velocidad y un láser de alta calidad de haz para concentrar la energía a lo largo de la trayectoria de soldadura. El material se funde a lo largo de toda la línea de soldadura y el láser suministra energía de forma continua hasta alcanzar las condiciones de soldadura requeridas. Hay disponible un módulo opcional de medición de penetración de alta precisión para monitorizar y controlar la calidad de la soldadura.

Características principales

• Escaneo por deflexión en X e Y guiado por datos gráficos; velocidad máxima de escaneo hasta 2000 mm/s para soldadura de precisión y alta eficiencia.
• La pieza permanece inmóvil durante la soldadura; toda la línea de soldadura se plastifica casi simultáneamente con penetración controlable.
• Medición de penetración opcional para control de calidad en circuito cerrado.
• Programación digital de trayectoria de alto precisión; apto para componentes hasta 200 × 200 mm (personalizable).
• Reducción del coste de utillaje frente a la soldadura por ultrasonidos en muchas aplicaciones.

Aplicaciones
Ensamblado y sellado de piezas plásticas planas pequeñas en dispositivos médicos, carcasas electrónicas, conectores, bienes de consumo y otras producciones industriales que requieren soldaduras precisas y repetibles.

Datos técnicos

• Método de soldadura: Escaneo (soldadura por transmisión láser)
• Potencia del láser: 100 W / 200 W
• Longitud de onda: 915 nm / 976 nm
• Patrón de trabajo: Modulación, continuo
• Área de trabajo (recorrido): 200 × 200 mm (personalizable)
• Precisión de posicionamiento: X/Y/Z ≤ 0,05 mm; U ≤ 0,1°
• Velocidad cinemática: X/Y/Z: 100 mm/s; U: 100 rpm; velocidad de escaneo máx. hasta 2000 mm/s
• Ancho de línea de soldadura: 0,5–3 mm
• Refrigeración: Aire / Agua
• Alimentación: AC 220 V ±10% 50/60 Hz
• Disipación máxima: < 1500 W
• Entorno de trabajo: Temperatura 10–35 °C; humedad ≤ 85%
• Control: PC industrial + control de movimiento de 4 ejes; CNC, enseñanza y soporte de archivos gráficos

Información comercial

• Cantidad mínima de pedido: 1 unidad
• Precio: Negociable
• Embalaje: Apto para transporte marítimo o aéreo
• Tiempo de entrega: 3–7 días laborables
• Condiciones de pago: L/C, T/T, Western Union, MoneyGram
• Capacidad de suministro: 400 juegos por mes

Certificaciones y origen

• Lugar de origen: China
• Marca: Perfect Laser
• Certificaciones: CE / ISO / TUV / SGS
