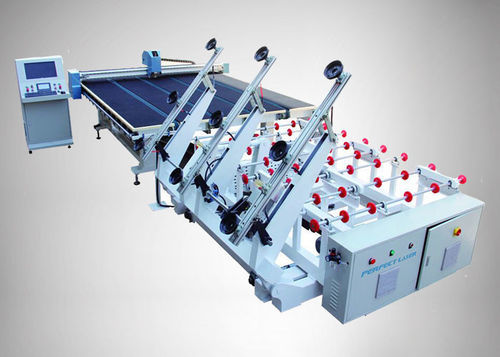

Mesa de corte para vidrio PEG-7015

con cuchilla giratoriade vacíode aspiración

Descripción general
La línea de producción PEG-7015 es una solución CNC totalmente automática para el procesamiento y troceado industrial del vidrio. Incluye mesa superior de alimentación con film, máquina de corte controlada por ordenador, unidad de separación y mesa inferior de film. El control por CNC y el corte optimizado por CAD reducen residuos y permiten configuraciones a medida. Procesa vidrio de 3 a 19 mm con velocidad de transferencia ajustable y capacidad de carga para producción industrial.

Características del producto

• Volteo mecánico (flip único, estación única) con ángulo de giro ajustable (aprox. 95°–98°) para manejo eficiente de las planchas.
• Sistema de succión: profundidad nominal 700 mm con ventosa extensible hasta 150 mm; permite carga directa desde marcos de hierro sin marco auxiliar.
• Cabezal de corte 360°; cortes superiores e inferiores para líneas rectas y formas complejas.
• Fieltro industrial importado (fibra/lana) para mejor planitud y propiedades antiestáticas que reducen arañazos.

Aplicaciones

• Corte de vidrio lineal y de formas especiales para electrodomésticos y espejos.
• Vidrio para mobiliario y paneles decorativos.
• Fachadas y muros cortina en la construcción.
• Vidrio laminado, hueco (aislante), templado y vidrio solar.

Componentes y configuración mecánica

• Componentes principales: mesa de carga automática de flip único y estación única; cortadora CNC automática; mesa de separación flotante por gas.
• Transmisión: cadena reforzada tipo flip, rodillos de transferencia en PU importado, motor de transporte/flip CB.
• Aspiración: ventosas en nitrilo‑butadieno importadas (doble adsorción) y bomba de vacío de marca china de primer nivel.
• Consumibles de corte: rueda de corte BOHLE importada; mesa de trabajo: tablero impermeable planitud ≤ ±0,20 mm/m; bastidor: Japan KHK.

Especificaciones técnicas

• Modelo: PEG-7015
• Marca: Perfect Laser
• Origen: China
• Tamaño máximo de corte: 7000 x 1300 mm
• Tamaño mínimo de carga: 1500 x 1300 mm
• Espesor del vidrio: 3–19 mm
• Velocidad de transmisión: 0–40 m/min (ajustable)
• Ciclo de carga: 40–60 s (ajustable)
• Profundidad máxima de succión: 650–700 mm (según configuración)
• Peso máximo de carga: 1200 kg
• Número de brazos de carga (un lado): 6
• Ventosas por brazo simple: 4
• Alimentación: 380V/50Hz (opciones según cliente)
• Potencia instalada / potencia real: 8 kW
• Aire comprimido: 0,3–0,6 MPa (según configuración)
• Presión de vacío: -70 ~ -90 kPa (ajustable)
• Velocidad del puente de corte: 0–180 m/min (ajustable)
• Precisión de posicionamiento de la cabeza de corte: ≤ ±0,2 mm
• Paralelismo en línea recta: ≤ ±0,25 mm/m; precisión diagonal: ≤ ±0,5 mm/m
• Peso total (aprox.): 3 T

Embalaje y entrega

• Embalaje apto para transporte marítimo.
• Plazo estándar: 10–15 días hábiles (según pedido y configuración).
• Equipo profesional de embalaje y logística; servicio postventa y soporte técnico disponibles.

Resumen
Máquina de corte de vidrio CNC totalmente automática — SGS, PEG-7015, corte máx. 7000x1300 mm, diseñada para líneas de producción industriales.
