Viga de encofrado de madera GT 24

Descripción general
La viga de encofrado reticulada GT 24 es una viga truss de madera diseñada para ofrecer alta capacidad portante y rigidez a la flexión. Se utiliza en encofrados de muros, pilares y losas, así como en encofrados especiales, lo que permite reducir el uso de material y el trabajo en obra.

Beneficios clave

• Alta capacidad de carga y rigidez para cargas pesadas y grandes luces.
• Apta para encofrados de muros, pilares, losas y aplicaciones especiales.
• Facilita la conexión de accesorios de obra gracias a la construcción en celosía.

Características

• Diseño reticulado con nudos reforzados y ensamblaje tipo mini-cuña/cola de milano para minimizar la acumulación de humedad.
• Montantes que atraviesan toda la sección para reducir cavidades que retengan humedad.
• Altura total 24 cm, adecuada para elevadas cargas y luces importantes.

Aplicaciones

• Encofrado de muros
• Encofrado de pilares

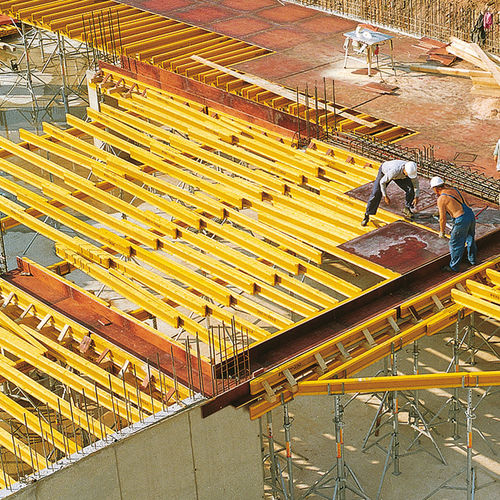

• Encofrado de losas (incluidos apoyos en borde)
• Encofrados especiales y conformados

Especificaciones técnicas

• Tipo de sistema: Viga treliçada de madera para encofrado
• Altura total: 24 cm; altura del alma: 8 cm
• Longitudes estándar: 0,90 m a 6,00 m (incrementos de 0,30 m); longitudes especiales hasta 17,85 m bajo pedido
• Peso: 5,90 kg/m
• Fuerza cortante admisible: 13,0 kN
• Momento flector admisible: 7,0 kNm
• Fuerza de apoyo admisible (en nudos): 28,0 kN
• Rigidez a la flexión: EIy = 887 kNm²; Momento de inercia Iy = 8.064 cm4
