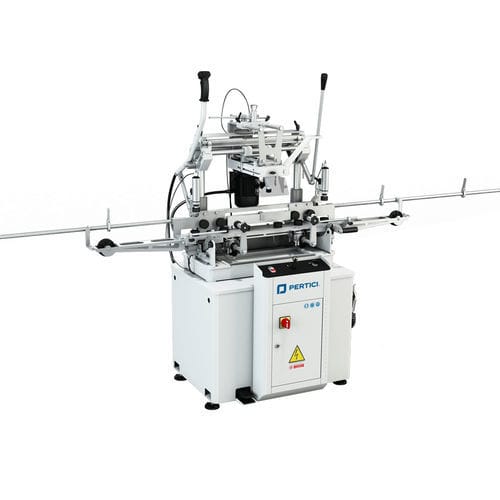

Recortadora copiadora manual CR 110

monohusillopara aluminiopara PVC

Descripción general
Fresadora copiadora monocabeza con control manual. Bloqueo neumático del movimiento de descenso de la cabeza y traslación de la cabeza mediante palanca indirecta para un posicionamiento controlado y repetible en las operaciones de mecanizado.

Funciones principales
El movimiento de los ejes sobre barras con casquillos de rodamientos garantiza suavidad y precisión a largo plazo. El sistema de rotación de la mesa-cepillo permite una rotación rápida de 90° y posicionamiento en ángulos intermedios sin aflojar las mordazas, acelerando y mejorando la precisión en el mecanizado de dos caras. La alimentación a través permite mecanizar hasta cuatro caras sin volver a sujetar la pieza.

Sujeción, seguridad y posicionamiento
Mordazas neumáticas horizontales y verticales con dispositivo de baja presión para la protección del operario. Desbloqueo del descenso controlado neumáticamente desde la empuñadura. Topes longitudinales y transversales referenciados a barras métricas para un posicionamiento repetible.

Detección y manejo de herramientas
Sonda neumática con seis memorias ajustables, traslación neumática y punta con tres diámetros alineados con la herramienta para un referenciado rápido y preciso de la máquina. Botón de bloqueo del husillo para cambios de herramienta. Lubricación neumática de la herramienta mediante micro- niebla (aceite emulsionado). Mordazas de sujeción ajustables en PVC operables sin llaves.

Ideal para

• PVC
• Aluminio

Características / especificaciones técnicas

• Diseño de fresadora copiadora monocabeza con control manual
• Bloqueo neumático del movimiento de descenso de la cabeza
• Traslación de la cabeza mediante palanca indirecta
• Movimiento de ejes sobre barras con casquillos de rodamientos para suavidad y precisión a largo plazo
• Sistema de rotación de la mesa-cepillo: rotación rápida de 90° y ángulos intermedios sin aflojar las mordazas
• Capacidad de paso-through que permite mecanizar hasta 4 caras sin re-sujetar
• Mordazas neumáticas horizontales y verticales con dispositivo de seguridad de baja presión
• Desbloqueo de descenso controlado neumáticamente desde la empuñadura
• Topes longitudinales y transversales referenciados a barras métricas
• Sonda neumática con 6 memorias ajustables, traslación neumática y punta de 3 diámetros alineada con la herramienta
• Botón de bloqueo del husillo para cambios de herramienta
• Mordazas ajustables en PVC operables sin llaves
• Lubricación neumática de la herramienta mediante micro-niebla (aceite emulsionado)
