Cuadro de mando para alarma de incendio F220®

resistente al aguacon visualización

Resumen

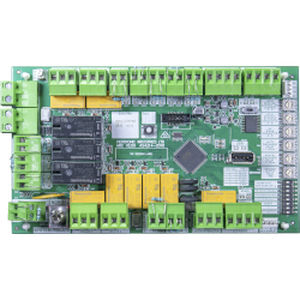

El sistema de liberación de agente extintor Pertronic F220® proporciona el control automático de uno o varios sistemas de supresión de incendios. El sistema se basa en el panel de incendios direccionable analógico Pertronic F220® junto con el controlador de liberación de agente extintor Pertronic (ARC2). Un solo panel F220 puede equiparse con múltiples ARC2. Cada ARC2 proporciona control, supervisión de fallos y monitorización para un sistema de supresión.

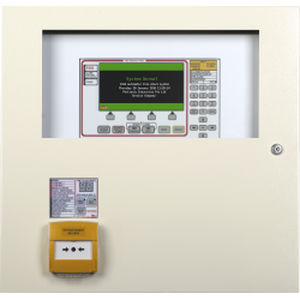

El panel de control incorpora una Estación de Control de Agente Pertronic por cada ARC2. La Estación de Control dispone de teclado y pantalla que muestran el estado y las indicaciones de fallo del ARC2 asociado y del sistema de supresión. Además de la estación montada en el panel, cada ARC2 puede comunicarse con hasta nueve estaciones de control adicionales. Están disponibles dos tipos de estaciones: la Agent Control Station (ACS2) y la Local Control Station (LCS2). La ACS2 incluye un temporizador de cuenta atrás del tiempo de descarga, LEDs indicadores de estado, control local de silencio del zumbador, botones de Modo Manual y Modo Automático, y un conjunto completo de LEDs de indicación de fallos. La LCS2 es similar a la ACS2 pero no incluye los LEDs de indicación de fallos.
El botón de Modo Manual en cualquier ACS2 o LCS2 puede utilizarse para impedir la liberación del agente extintor en cualquier momento, incluso después de que se haya iniciado el proceso de descarga automática. Cada estación de control también tiene un punto de llamada manual abatible (MCP) que permite accionar manualmente el proceso de liberación del agente.
El sistema de liberación de agente F220 incluye señales audiovisuales (AV) para interiores y resistentes a la intemperie. Las señales AV están disponibles con varios mensajes y señales sonoras y con un temporizador de cuenta atrás de alta visibilidad opcional. Los paneles de liberación de agente F220 están disponibles en una gama de tamaños y estilos de armario, incluidas versiones resistentes a la intemperie.

Características

• Sistema de control de supresión de incendios basado en el panel direccionable analógico Pertronic F220
• Un panel de control F220 puede equiparse con múltiples Controladores de Liberación de Agente (ARC2)
• Proceso de liberación de agente automático o manual
• La liberación automática puede desactivarse o abortarse desde cualquier estación de control

Características del Controlador de Liberación de Agente (por controlador)

• Retraso automático configurable: de 5 segundos a 90 segundos
• Retraso manual configurable, independiente del retraso automático: de 5 segundos a 90 segundos
• Se comunica con hasta nueve estaciones de control externas (ACS2 o LCS2)
• Bus RS485 para comunicación con las estaciones de control
• Tiempo de retención de la salida de liberación configurable: 20 segundos, 30 segundos, 60 segundos o 5 minutos
• Entrada de fallo por baja presión
• Retroalimentación por interruptor de presión que confirma la liberación (opcional)

Información de pedido
Código de producto — Descripción
F220-A10U/5A-ARC — F220, armario 10U con 2 bucles, fuente 5 A, c/w ARC2, placas de montaje blancas
F220-A13U/5A-ARC — F220, armario 13U con 2 bucles, fuente 5 A, c/w ARC2, placas de montaje blancas
F220-A13U/11A-ARC — F220, armario 13U con 2 bucles, fuente 11 A, c/w ARC, placas de montaje blancas
F220-A16U/5A-ARC — F220, armario 16U con 2 bucles, fuente 5 A, c/w ARC, placas de montaje blancas
F220-A16U/5A-ARC-EXT — F220, armario 16U con 2 bucles, fuente 5 A, c/w ARC con ACSDISP+OL en la puerta, placas de montaje blancas
F220-A16U/11A-ARC — F220, armario 16U con 2 bucles, fuente 11 A, c/w ARC
F220-A16U/11A-ARC-EXT — F220, armario 16U con 2 bucles, fuente 11 A, ARC, c/w ACS en puerta externa
F220-A28U/5A-ARC — F220, armario 28U con 2 bucles, fuente 5 A, c/w ARC, placas de montaje blancas
F220-A28U/11A-ARC — F220, armario 28U con 2 bucles, fuente 11 A, c/w ARC, placas de montaje blancas
F220-A28US/5A-ARC — F220, armario 28U Slim con 2 bucles, fuente 5 A, c/w ARC2, placas de montaje blancas
F220-A28US/11A-ARC — F220, armario 28U Slim con 2 bucles, fuente 11 A, c/w ARC, placas de montaje blancas

Especificaciones técnicas

• Base del sistema: panel de incendios direccionable analógico Pertronic F220®
• Controlador de liberación de agente: ARC2 (cada uno proporciona control, supervisión de fallos y monitorización para un sistema de supresión)
• Soporte de múltiples ARC2 por panel F220
• Estaciones de control: ACS2 (indicadores completos y temporizador) y LCS2 (sin LEDs de fallo)
• Punto de llamada manual integrado en cada estación de control (MCP abatible)
• Modos de liberación automático y manual; la liberación automática puede desactivarse/abortarse desde cualquier estación de control
• Retraso automático configurable: 5–90 segundos
• Retraso manual configurable (independiente): 5–90 segundos
• Opciones de tiempo de retención de la salida de liberación: 20 s, 30 s, 60 s, 5 minutos
• Comunicación: bus RS485 a estaciones de control; hasta 9 estaciones externas por ARC2
• Supervisión de fallos: entrada de fallo por baja presión; retroalimentación por interruptor de presión opcional para confirmar la liberación
• Señales audio-visuales: señales AV para interiores y resistentes a la intemperie disponibles; temporizador de cuenta atrás de alta visibilidad opcional
• Paneles disponibles en múltiples tamaños y estilos de armario (incluidas opciones estancas y 28U slim)
