Sistema de sonorización ADM-4

Descripción del producto

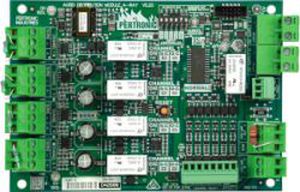

El Módulo de Distribución de Audio Pertronic ADM-4 proporciona múltiples líneas de audio de 100 V rms (canales) controladas y supervisadas de forma independiente. Permite derivaciones múltiples desde una única línea de audio de 100 V sin comprometer la supervisión de fallos, simplificando la instalación de sistemas de megafonía y evacuación.

Un sistema construido con módulos ADM-4 seguirá funcionando incluso si algunos canales presentan fallos. Si un canal sufre un cortocircuito, dicho canal se aislará y las salidas en los canales no afectados continuarán transmitiendo audio tras una breve interrupción (aproximadamente 20 segundos). El módulo sigue supervisando los canales aislados y reconecta automáticamente un canal cuando el fallo se ha corregido.

El sistema de supervisión integrado monitoriza continuamente las líneas de salida de 100 V para detectar circuitos abiertos o cortocircuitos, tanto si el sistema está emitiendo un mensaje de evacuación, audio de fondo o está inactivo.

Cada canal puede habilitarse permanentemente mediante un interruptor DIP local o habilitarse/deshabilitarse mediante una señal de control remota (entrada Channel Select).

El ADM-4 supervisa de forma independiente los canales de salida y comunica las condiciones de fallo al amplificador o generador de evacuación conectado. El módulo incluye un relé de fallo con contacto limpio Form C para conexión a equipos de supervisión.

Características

• Simplifica la instalación de sistemas de evacuación y megafonía al proporcionar múltiples canales de audio supervisados
• Aislamiento automático de un canal en cortocircuito que permite la continuidad de audio en los demás canales
• Ayuda a cumplir los requisitos de aislamiento de fallos establecidos en AS 1670.1: 2018, sección 2.6
• Entrada Channel Select para conmutación individual de canales
• Capacidad de conmutación de 80 W por canal
• Interruptor DIP a bordo para selección permanente de canales
• Relé de fallo con contacto limpio Form C
• Indicadores separados de circuito abierto y cortocircuito por canal
• Las entradas de control pueden aislarse del circuito a bordo
• Resistencia de fin de línea (EOL) de entrada seleccionable por el usuario para adaptarse a las especificaciones del amplificador
• Compatible con Pertronic EA60, EA120, amplificadores de evacuación Pertronic y amplificadores controlados por el Pertronic EVAC Generator

Información de pedido
Código de producto | Descripción
ADM-4 | Módulo de distribución de audio, 4 vías

Documentos disponibles
Hoja de datos y nota de instalación disponibles para este producto.

Especificaciones técnicas

• Múltiples salidas de audio 100 V rms controladas y supervisadas independientemente (4 vías)
• Supervisión por canal de fallos por circuito abierto y cortocircuito
• Aislamiento automático de canales en cortocircuito con operación continuada de canales no afectados (breve interrupción ~20 segundos)
• Reconexión automática de canales cuando se corrigen los fallos
• Interruptor DIP local para habilitar canales permanentemente
• Entrada Channel Select remota para conmutación individual de canales
• Capacidad de conmutación 80 W por canal
• Relé de fallo con contacto limpio Form C para conexión a equipos de supervisión
• Indicadores separados de circuito abierto y cortocircuito en cada canal
• Las entradas de control pueden aislarse del circuito a bordo
• Resistencia EOL de entrada seleccionable por el usuario, configurable según los requisitos del amplificador
• Compatibilidad: Pertronic EA60, EA120, amplificadores de evacuación Pertronic y amplificadores controlados por EVAC Generator
• Código de pedido: ADM-4
