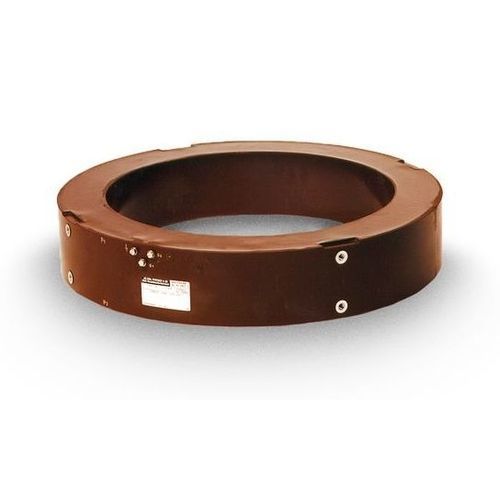

Transformador de corriente AKA

encapsulado en resinaIECde protección

Los transformadores de alta corriente tipo AKA se utilizan en barras de fase aislada (IPB). Transforman corrientes elevadas de hasta 50000 A en valores normalizados para contadores y dispositivos de medición y protección. Los transformadores de corriente tipo AKA suelen utilizarse en canalizaciones encapsuladas, las denominadas canalizaciones de barras de fase aislada (IBP). Los TC transforman corrientes elevadas de hasta 50.000 A en valores equivalentes normalizados para contadores, equipos de medición y dispositivos de protección. Las centrales eléctricas utilizan conductos IPB entre el generador, por un lado, y el transformador del generador y sus alimentadores de servicio de la estación, por otro. Los transformadores de corriente AKA están diseñados para instalarse en estos sistemas. El transformador de corriente se fija en el interior de la caja. La distancia entre el diámetro interior del transformador y el conductor primario del conducto se determina en función de la tensión del sistema, aplicándose el aislamiento con una distancia suficiente entre el conductor primario y el diámetro interior del transformador. Las partes activas del transformador se funden en una resina epoxi diseñada específicamente para soportar altas temperaturas. En función de las necesidades, se pueden montar hasta cinco núcleos de transformador de corriente aislados galvánicamente entre sí y utilizarse para proporcionar protección o para tareas de medición. Dado que todas las piezas activas se dimensionan y fabrican a medida, pueden fabricarse de acuerdo con todas las normas internacionales, nacionales y específicas del cliente. También son posibles clases de protección para el comportamiento de transmisión transitorio (TPY, TPZ).
