Divisor de alta tensión

trifásicopara equipo pesadopara cuadro eléctrico

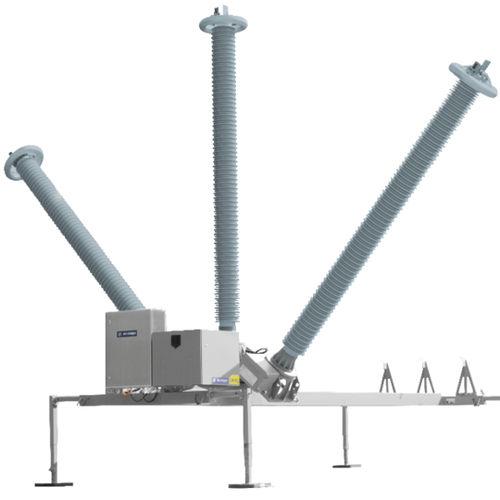

Sin embargo, dado que en la actualidad la movilidad es un factor fundamental, el carro de medición para divisores RC combina esta medición de señales de tensión de alta precisión con la máxima flexibilidad a la hora de seleccionar un lugar de implantación e instalar el sistema in situ. Los divisores de tensión capacitivos resistivos, como el divisor de tensión impregnado en aceite mineral para exteriores ROF, se utilizan en instalaciones de distribución de alta tensión de 72,5 a 550 kV. Dividen la tensión primaria con gran precisión en una tensión secundaria equivalente normalizada en una gama de frecuencias de corriente continua que se extiende hasta la región de los altos kilohercios. Así pues, la cuestión de la calidad de la energía adquiere cada vez más importancia, mientras que el conocimiento del estado actual de la red puede ayudar a evitar el envejecimiento prematuro de los componentes del sistema instalado. Este sistema de medición de divisores RC trifásicos puede utilizarse en múltiples ubicaciones, de forma rápida y con un alto grado de flexibilidad y sin necesidad de equipos pesados como grúas o plataformas. De este modo, el sistema puede ponerse en marcha en un día laborable, lo que permite reducir al mínimo el tiempo de desconexión del sistema. El sistema consta de un bastidor de acero equipado con tres divisores RC y un armario de distribución que permite integrar directamente un sistema remoto de medición PQ. Su diseño compacto permite plegarlo y transportarlo al lugar de instalación en un remolque estándar. Una vez allí, el bastidor se extrae fácilmente del remolque mediante soportes y se ancla al suelo con cables tensores.
