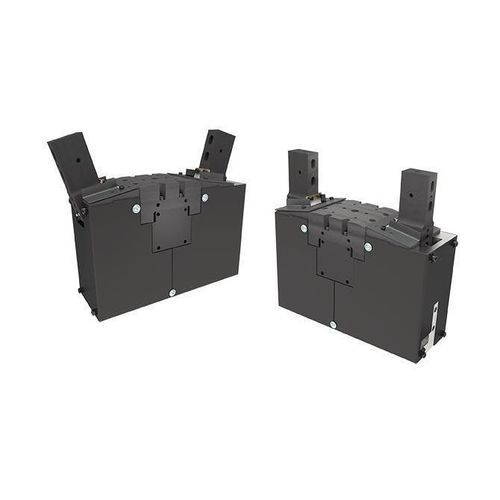

Unidad de fijación neumática PFD series

de levapara ensamblaje soldadopara soldadura

Descripción
La abrazadera neumática para bastidor Series PFD proporciona una fuerza de sujeción alta y constante en un amplio rango de presión, adecuada para aplicaciones exigentes de carrocería en blanco, soldadura de bastidores y fabricación pesada. El mecanismo accionado por leva genera hasta 4.581 lb (20,4 kN) de fuerza de sujeción total para asegurar piezas grandes o complejas de forma fiable.

Ventajas
Diseñada para la flexibilidad y el mantenimiento, la PFD cuenta con grandes aberturas de garganta de mordaza, múltiples estilos de mordaza intercambiables y superficies de utillaje robustas con ubicaciones para pasadores de referencia que facilitan el diseño de los dispositivos. Un sistema de mordazas modular permite la extracción o modificación rápida para cambios de herramienta rápidos. Las cubiertas de soldadura extraíbles protegen los componentes internos y permiten el mantenimiento y el ajuste del sensor de proximidad sin retirar la abrazadera del dispositivo. La serie incluye capacidad para sensor (switch-ready), control de flujo integrado, operación silenciosa por debajo de 0,7 segundos y superficies de montaje retrocompatibles para reemplazo directo de abrazaderas competidoras.

Aplicaciones

• Ensamblaje body-in-white
• Soldadura de bastidores
• Sujeción en fabricación pesada y ensamblajes grandes o complejos

Videos / Animaciones disponibles

• Funcionamiento de la PFD
• Comparación de rendimiento PFD
• Aplicaciones PFD

Características / especificaciones técnicas

• Fuerza total de sujeción: hasta 4.581 lb (20,4 kN)
• Mecanismo accionado por leva
• Operación en un amplio rango de presión para fuerza de sujeción constante
• Grandes aberturas de garganta de mordaza
• Varios estilos de mordaza disponibles
• Sistema de mordazas modular para extracción o modificación rápida (cambios rápidos)
• Superficies de utillaje robustas con ubicaciones para pasadores
• Cubiertas de soldadura extraíbles para protección y acceso de mantenimiento
• Capacidad para sensor (switch-ready) y ajuste de sensor de proximidad sin retirar la abrazadera del dispositivo
• Control de flujo integrado
• Funcionamiento silencioso (ciclo inferior a 0,7 segundos)
• Superficies de montaje retrocompatibles para reemplazo directo de abrazaderas competidoras
