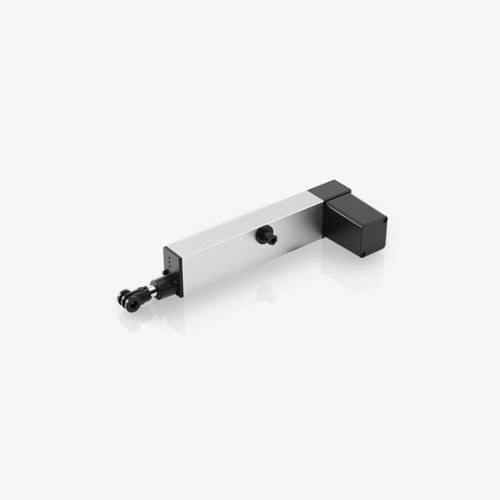

Actuador eléctrico BGR 015

linealde perfil de aluminiode aluminio anodizado

Resumen
El actuador lineal BGR 015 es un accionamiento configurable y compacto diseñado para múltiples aplicaciones industriales. Carrera ajustable en continuo hasta 300 mm, distintas longitudes de instalación y velocidad de ajuste hasta 100 mm/s permiten su integración en montajes con espacio limitado.

Ventajas

• Compacto: Adecuado para espacios reducidos.
• Rápido: Velocidad de ajuste hasta 100 mm/s.
• Preciso: Repetibilidad < 1 mm.
• Robusto: Carcasa resistente con grado de protección IP54 (estático).
• Sin mantenimiento: Accionamientos de alta calidad que no requieren mantenimiento regular.
• Seguro: Limitación fiable de posiciones finales y protección contra sobrecorriente.

Configuraciones estándar (datos clave)
Fuerza: máx. 1.000 N
Velocidad: máx. 100 mm/s
Longitud de carrera: mín. 15 mm – máx. 300 mm (ajustable en continuo)
Dimensión de instalación (A): carrera + 144 mm (fija) / carrera + 184 mm (ajustable)
Ciclo de trabajo: 10%
Realimentación de posición: opcional
Tensión de alimentación: 12 VDC o 24 VDC
Final de carrera integrado: sí
Señal de posición final: opcional
Grado de protección: IP54 (estático)
Auto-bloqueo: hasta la carga nominal
Temperatura de almacenamiento: -20 °C a +60 °C

Componentes / Materiales

• Extremo de vástago: POM, orificio 10,1 mm
• Extremo del alojamiento: POM, orificio 10,1 mm
• Tubo de elevación: acero inoxidable
• Alojamiento: POM y perfil de aluminio anodizado
• Conexión: cable (longitud estándar 1,5 m)

Opciones y configuración

• Soportes y fijaciones seleccionables.
• Carreras especiales configurables en fábrica o por el cliente.
• Diversas versiones de transmisión para combinar fuerza y velocidad.
• Opciones de realimentación de posición: finales de carrera potential-free o potential-bound, potenciómetro de alta precisión.
• Longitud de cable y conector personalizables.

Control, monitorización y señales
Control: control por polaridad de tensión.
Opciones de realimentación: final de carrera potential-bound, final de carrera potential-free, potenciómetro.
Monitorización: limitación de corriente para protección frente a sobrecargas.

Aplicaciones típicas

• Industria y logística: compuertas de ventilación, ventanas, movimiento de aletas y tapas.
• Móvil y off-highway: regulación de aporte de aire fresco, control de sombreado, apertura/cierre de compartimentos de almacenaje.
• Marina: regulación de ventilación y sombreado, apertura/cierre de compartimentos.

Beneficios para el cliente

• Diseño compacto para integración en espacios limitados
• Carcasa robusta con protección IP54
• Carrera ajustable en continuo hasta 300 mm
• Integración sencilla y opciones de realimentación configurables
• Velocidad de ajuste hasta 100 mm/s

Especificaciones técnicas

• Modelo: BGR 015
• Fuerza máxima: 1.000 N
• Velocidad máxima: 100 mm/s
• Rango de carrera: 15 mm – 300 mm (ajustable en continuo)
• Dimensión de instalación (A): carrera + 144 mm (fija) / carrera + 184 mm (ajustable)
• Ciclo de trabajo: 10%
• Tensión de alimentación: 12 VDC o 24 VDC
• Final de carrera integrado: sí
• Señal de fin de carrera: opcional
• Grado de protección: IP54 (estático)
• Auto-bloqueo: hasta la carga nominal
• Temperatura de almacenamiento: -20 °C a +60 °C
• Longitud de cable: 1,5 m (estándar)
• Materiales: tubo de elevación acero inoxidable; extremos POM; carcasa perfil de aluminio anodizado
• Realimentación de posición: opcional (potential-bound, potential-free, potenciómetro)
• Monitorización: limitación de corriente
