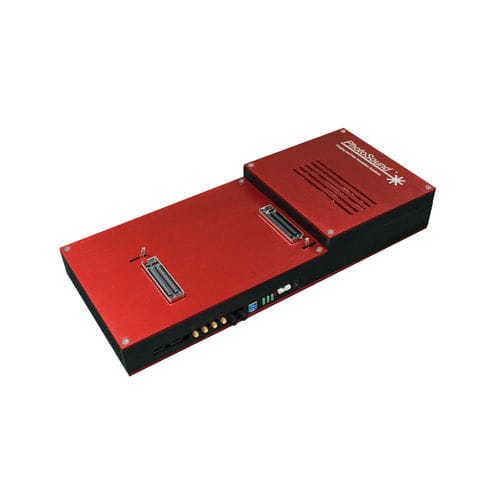

Central de adquisición de datos fotoacústico MOLECULUS

de ultrasonidosintegradoprogramable

MoleculUS es una unidad de adquisición de datos de ultrasonidos y fotoacústica de modalidad dual que permite la recogida simultánea de canales de ultrasonidos y fotoacústicos que comparten los mismos elementos de sonda. La ruta de la señal analógica de MoleculUS se divide en rutas PA y US. Los modos PA y US funcionan secuencialmente en el tiempo con soporte para el modo de vista previa US y multiplexación continua sobre la marcha entre modos. Para la adquisición de datos en modo PA, cada canal tiene un preamplificador dedicado con alta impedancia de entrada y una ganancia fija de 40 dB. MoleculUS puede utilizar sondas manuales lineales, convexas y endocavitarias. El software SDK y la interfaz de usuario están escritos en MATLAB® (versiones compiladas y de código fuente); el back-end es una biblioteca DLL compilada en C++ de 64 bits. Características Carcasa compacta y conexión USB a PC para facilitar la integración del instrumento Modos clínicos estándar de ultrasonidos (US) preprogramados con modo fotoacústico (PA) de activación/desactivación conmutable El modo PA utiliza preamplificación de banda ancha optimizada Conmutación TR integrada entre el formador de haces US de alto voltaje de transmisión/recepción y la electrónica optimizada de PA de bajo voltaje de sólo recepción Acceso a datos de RF sin procesar para los modos US y PA Sincronización de hardware externo con la adquisición de datos mediante puertos de disparo IN/OUT electrónicos u ópticos Software de control autónomo basado en MATLAB® y SDK de backend escrito en C++ compatible con muchos lenguajes de frontend como LabView, MATLAB® y PythonTM Especificaciones 128 canales USPA ganancia programable de 46 a 91 dB en modo PA frecuencia central del transductor de 1 a 18 MHz frecuencia de muestreo de 40 MSPS Impedancia de entrada en modo PA 2,2 MΩ
