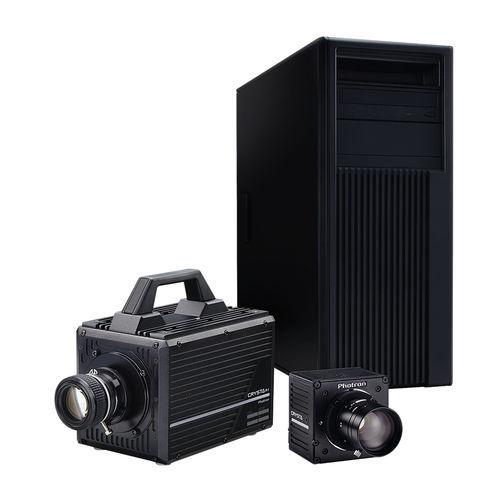

Cámara de polarización CRYSTA

para microscopiopara la industria del vidriohiperespectral

El Photron Crysta es una cámara de polarización de alta velocidad para el análisis bidimensional de las mediciones de birrefringencia, el análisis del grosor de la película y la inspección de la rugosidad de la superficie, y es una potente herramienta para comprender fenómenos como la birrefringencia, el retardo, la tensión y los mecanismos de fractura por impacto de materiales y fluidos. Los sistemas actualmente establecidos emplean accionamientos mecánicos o eléctricos como moduladores de polarización, y requieren varios procesos de fotodetección para medir la polarización. Para superar este problema, el Crysta utiliza un sistema de medición de birrefringencia 2D de alta velocidad con una velocidad de muestreo de 1,3 MHz como dispositivo central del sistema con 16 circuitos de lectura en paralelo en una matriz en el sensor de imagen, que están conectados a cada píxel con convertidores A/D individuales. El diseño y la fabricación de los sensores de imagen incorporan un conjunto de polarizadores pixelados que están hechos de cristal fotónico unido directamente al sensor CMOS, lo que hace que el sistema óptico de este sensor sea resistente a las vibraciones. Cada polarizador corresponde a cada píxel del sensor de imagen con una relación de uno a uno. El tamaño de cada polarizador y píxel es de 20um x 20um. En el conjunto de polarizadores, grupos de cuatro polarizadores vecinos (2 x2) están configurados para tener una orientación diferente del eje rápido a 0, 45, 90 y 135 grados, en una disposición en el sentido de las agujas del reloj. Un dato de polarización puede obtenerse calculando las intensidades de luz detectadas de los para píxeles del sensor de imagen.
