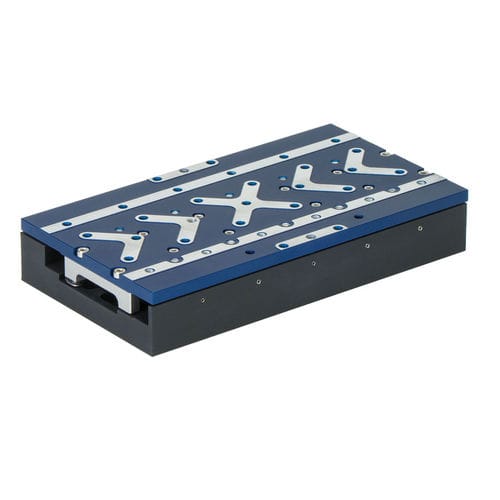

Platina de posicionamiento lineal V-508 series

con motor linealde rodillos cruzadosde precisión

Movimiento lineal incremental mínimo de 1 nm Opciones de encóder de posición de alta precisión Medición incremental y absoluta Tamaño compacto: sección transversal de 80 mm × 25 mm Guías de rodillos cruzados para una gran capacidad de carga y un alto rendimiento geométrico Opción de motores lineales trifásicos con núcleo de hierro y sin hierro Etapa de traslación lineal compacta con motor lineal y diseño de perfil ultrabajo La familia V-508 de etapas con motor lineal de alta precisión proporciona alta velocidad y precisión en un paquete muy compacto y de perfil bajo. Estas etapas de nanoposicionamiento motorizadas de bucle cerrado son idóneas para aplicaciones de automatización industrial 24/7 de alta dinámica, basadas en un concepto diseñado pensando en la fiabilidad: rodamientos de alto rendimiento, motores lineales sin fricción, sensores ópticos de posición sin contacto y un cuerpo optimizado mediante FEA (análisis de elementos finitos) para obtener rigidez y estabilidad térmica. Motores lineales de accionamiento directo sin fricción - Muy alta resolución Accionadas por motores lineales trifásicos sin escobillas y sin fricción de desarrollo propio, y controladas por encóderes lineales de medición directa, las etapas de traslación lineal de la serie V-508 pueden proporcionar un movimiento lineal de alta resolución con incrementos mínimos de hasta 1 nanómetro, para las variantes de mayor rendimiento. Encóderes de metrología directa con sensibilidad inferior a un nanómetro Se puede elegir entre encóderes incrementales rentables, encóderes interferométricos de clase metrológica PIOne y encóderes de medición absoluta (no requieren referenciación en el encendido). Dado que la posición lineal de la plataforma se mide directamente en la plataforma móvil contra la base estacionaria, sin contacto (metrología directa), holgura ni juego mecánico,
