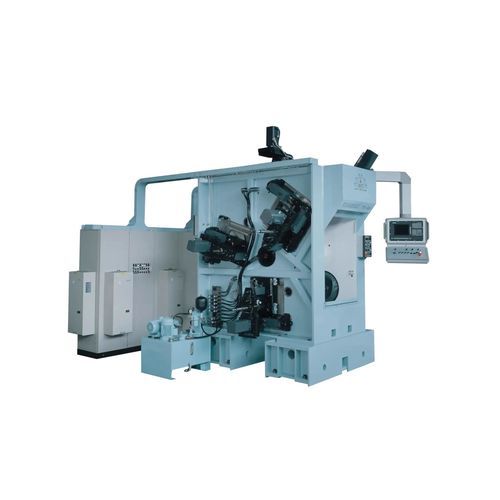

Máquina transfer rotativa T10-CL9

CNC10 posicionescon mesa rotativa

Resumen
Combyax T10-CL9 es una máquina transfer flexible con 9 centros de mecanizado CNC y cambio de herramienta mediante cabezales revólver. Diseñada para el mecanizado de precisión de componentes como bombas de agua de aluminio, admite operaciones multi‑etapa y el mecanizado de piezas diferentes en el mismo ciclo productivo. Su célula compacta facilita la integración en instalaciones con limitaciones de espacio.

Módulos estándar instalados

• 9 centros de trabajo con 3 ejes controlados cada uno
• 3 direcciones de trabajo
• Capacidad de herramientas hasta 36 herramientas y posibilidad de mecanizar piezas diferentes en un mismo ciclo
• Motor de husillo para operaciones de roscado rígido
• 37 ejes controlados por CNC
• Teleservicio: mantenimiento remoto, telediagnóstico y sistemas de control remoto
• Preparación Industria 4.0: interconexión IT, monitorización de condiciones de trabajo y parámetros de proceso, control adaptativo

Algunas características distintivas
Integración de robots antropomorfos para el reposicionamiento automatizado de piezas entre etapas de proceso (por ejemplo OP10 y OP20). A pesar de contar con hasta 27 husillos funcionando simultáneamente, la máquina mantiene un diseño compacto con un diámetro exterior < 2,4 m, aportando eficiencia de tiempos de ciclo, buena estabilidad térmica y acceso sencillo para el montaje de herramientas.

Características técnicas (resumen)
Plataforma transfer flexible de alto rendimiento con 10 estaciones y 12 unidades de mecanizado, que incluye cabezales revólver con múltiples husillos, mesa rotativa principal con bloqueo por corona Hirth, mordazas de sujeción fijas, motores de husillo de alta potencia y suministro de refrigerante a través de la herramienta.

Aplicaciones

• Componentes automoción
• Hidráulica oleodinámica
• Otros sectores de componentes mecánicos que requieren precisión y alta productividad

Características / especificaciones técnicas

• Modelo: T10-CL9 (Combyax)
• Número de centros de mecanizado: 9 (3 ejes controlados cada uno)
• Estaciones / unidades de mecanizado: 10 estaciones y 12 unidades de mecanizado
• Cabezales revólver: hasta 4 husillos
• Número de husillos operando simultáneamente: hasta 27
• Capacidad de herramientas: hasta 36 herramientas
• Mesa rotativa principal: sistema de bloqueo por corona Hirth
• Mordazas: mordazas de sujeción fijas
• Potencia motor husillo: 7 kW (S1) / 9 kW (S6)
• Potencia instalada: 170 kW
• Total ejes controlados: 37
• Suministro de refrigerante: a través de la herramienta a 18 bar
• Motor de husillo para roscado rígido
• Posibilidad de integración de robots para el reposicionamiento de piezas
• Cuerpo de máquina compacto: diámetro exterior < 2,4 m
• Teleservicio: mantenimiento, diagnóstico y control remoto
• Preparación Industria 4.0: interconexión IT, monitorización en tiempo real y control adaptativo de procesos
