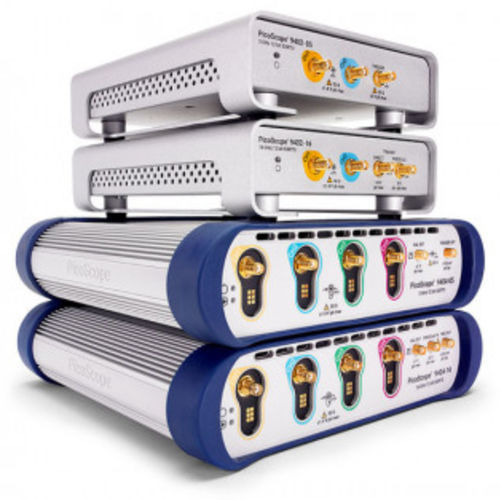

Osciloscopio digital PicoScope 9400 Series
analógicoportátilde 4 canales

osciloscopio digital
osciloscopio digital
osciloscopio digital
osciloscopio digital
osciloscopio digital
osciloscopio digital
osciloscopio digital
Añadir a mis favoritos
Añadir al comparador


Características

Señal de entrada
digital, analógico
Movilidad / instalación
portátil
Número de vías
de 4 canales
Opciones y accesorios
de alta velocidad, de gran ancho de banda
Ancho de banda

5 GHz, 16 GHz

Descripción

Osciloscopios de tiempo real extendido de 5 y 16 GHz de muestreo La serie 9400 de PicoScope es una nueva clase de osciloscopios SXRTO que combina las ventajas del muestreo en tiempo real, el muestreo en tiempo equivalente y un gran ancho de banda analógico. - SXRTO (osciloscopio de tiempo real ampliado con muestreador) - • 9404-16: Ancho de banda de 16 GHz, tiempo de transición de 22 ps y muestreo de tiempo equivalente de 2,5 TS/s (resolución de 0,4 ps) - 9404-05: Ancho de banda de 5 GHz, tiempo de transición de 70 ps y muestreo en tiempo equivalente de 1 TS/s (resolución de 1 ps) - Pruebas de pulso, ojos y máscara hasta 100 ps y hasta 8 Gb/s - Cuatro ADC de 12-bit 500 MS/s - Interfaz de usuario de Windows intuitiva y configurable, compatible con el tacto - Amplias medidas incorporadas, zooms, máscaras de datos e histogramas - Rango de entrada a escala completa de ±800 mV en 50 Ω - 10 mV/div a 0,25 V/div rangos proporcionados por la ganancia digital - Hasta 250 kS de longitud de traza, compartida entre canales - Reloj opcional y recuperación de datos (8 Gb/s en el 9404-16, 5 Gb/s en el 9404-05) Los SXRTO de la serie 9400 de PicoScope tienen cuatro canales de entrada de hasta 16 GHz con resoluciones de ADC, de sincronización y de visualización líderes en el mercado para medir y visualizar con precisión las señales analógicas y de datos de alta velocidad. Son ideales para capturar transiciones de pulsos y pasos de hasta 22 ps, impulsos de hasta 45 ps y relojes y ojos de datos de hasta 8 Gb/s. La mayoría de las aplicaciones de gran ancho de banda implican señales repetitivas o flujos de datos relacionados con el reloj que pueden analizarse fácilmente mediante el muestreo de tiempo equivalente (ETS). El SXRTO construye rápidamente ETS, pantallas de persistencia y estadísticas. Tiene un disparador de ancho de banda completo incorporado en cada canal, con una captura de ETS previa al disparo que supera con creces la tasa de muestreo de Nyquist.

---
