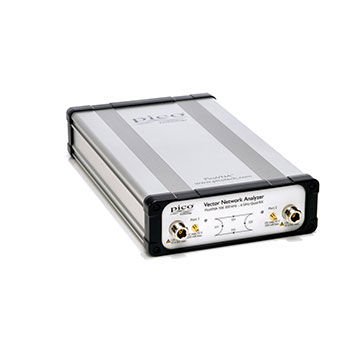

Analizador de red vectorial PicoVNA Series

de transmitanciade índice de refracciónportátil

- Modelos de 6 GHz y 8,5 GHz - Funcionamiento de 300 kHz a 6 u 8,5 GHz - Alta velocidad, hasta 5500 parámetros S de doble puerto por segundo - > 10 000 S11 + S21 por segundo - Arquitectura de cuatro receptores Quad RX para una mayor precisión - Rango dinámico de hasta 124 dB con un ancho de banda de 10 Hz - Ruido de trazado de 0,005 dB RMS con un ancho de banda máximo de 140 kHz - Paquete ligero, de tamaño reducido y de medio bastidor - Desplazamiento del plano de referencia y desempate - Transformaciones del dominio del tiempo y de la impedancia del puerto - Hasta 4 trazados en vivo + 4 trazados en memoria en los canales de visualización del eje Y - Ahorro en el disparo para el perfilado de dispositivos de alta velocidad (PicoVNA 108) - Mediciones de mezcladores de doble frecuencia con corrección de VSWR (PicoVNA 108) - Medidor de fase, P1dB, AM a PM y utilidades del generador de señales autónomo - Estándares de calibración SOLT macho y hembra y E-Cal automatizado - Calibraciones guiadas de 8/12 términos, SOLT, TRL y TRM, incluido el desconocimiento - Medición fiable basada en datos trazables para todos los estándares de calibración y comprobación Análisis de redes vectoriales para muchos La medición de microondas, que antes era el dominio de una élite, ha invadido la vida de científicos, educadores, topógrafos, inspectores, ingenieros y técnicos por igual. Las mediciones de microondas actuales deben ser sencillas, portátiles, precisas, rentables y fáciles de aprender. Los PicoVNA son unos instrumentos de red vectorial profesionales, diseñados en el Reino Unido y controlados por USB, con un rendimiento, una portabilidad y una relación calidad-precio sin precedentes. A pesar de su sencillo diseño, su pequeño tamaño y su bajo coste, los instrumentos cuentan con una arquitectura de cuatro receptores para minimizar los errores no corregibles, los retrasos y la falta de fiabilidad de los conmutadores de transferencia internos.
