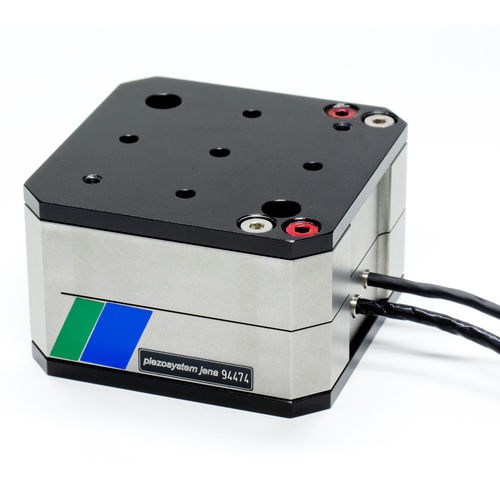

Nano-posicionador piezoeléctrico NanoX® Series

lineal1 eje2 ejes

Los sistemas convencionales de nanoposicionamiento piezoeléctrico utilizan un actuador tipo pila (actuador piezoeléctrico) para el movimiento de un eje. Esta pila de cerámica se monta entre juntas de flexión sólidas para traducir las fuerzas generadas por la pila. Si estas fuerzas son superiores a la precarga interna, existe el riesgo de dañar el actuador tipo pila (pila piezoeléctrica) El diseño NanoX® de piezosystem jena resuelve este problema de forma inteligente: El movimiento a lo largo de un eje se consigue utilizando dos pilas. Mientras que un actuador piezoeléctrico se mueve en una dirección determinada, el otro va en sentido contrario y vuelve a su posición original. El resultado es una mayor rigidez de todo el nanoposicionador (etapa piezoeléctrica). Un sistema de nanoposicionamiento diseñado de esta manera puede soportar mayores fuerzas y es menos probable que las pilas se rompan. piezosystem jena ofrece una variedad de etapas utilizando el método de construcción NanoX®. Existen sistemas de nanoposicionamiento X y XY con una rigidez de hasta 1,1 N/µm y un rango de movimiento de hasta 900 µm. Las etapas NanoX® son ideales para el escaneo láser de alta velocidad, el control de vibraciones, la amortiguación activa y otras aplicaciones que necesitan un movimiento altamente dinámico.
