Centro de punzonado automático PCC125 TTi FLN225FSW125

CNChidráulicode curvado

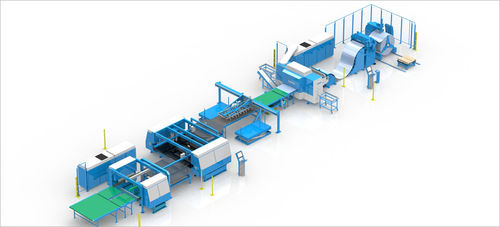

Algunos de los productos son como paneles que se doblan sin necesidad de personalizar las máquinas curvadoras o las herramientas. Sin embargo, hay productos con diferentes anchos para doblar. Las herramientas de sujeción en la estación de plegado para los extremos se ajustan a mano mediante el sistema de cambio rápido, que se basa en la sujeción hidráulica y el diseño de las herramientas de sujeción. Una característica personalizada es la gestión de piezas cónicas que requieren diferentes herramientas de plegado en función de la longitud de las piezas. Se desarrolló un sistema de cambio rápido de herramientas para hacer factible la producción de dichas piezas. En la primera estación de curvado se doblan los cuerpos de los útiles estrechos que son secciones. La anchura mínima se ve afectada por el diseño de la herramienta. Las herramientas estándar permiten perfiles de 125 mm de ancho. Las secciones en los cuatro lados son programables. Las curvas negativas y positivas y los dobladillos se doblan de forma estándar El PivaSystem, que incluye un PivaPunch PCC125-e y un PivaBend FLN225/FSW125, está diseñado directamente para encajar mejor en el diseño de fábrica. Datos técnicos Ancho de banda de 60 a 1 250 mm Espesor de chapa para punzonar acero de 0,5 a 2 mm Peso de la bobina hasta 10 000 kg Piezas en bruto para apilar de 200*300 mm a 1 250*2 250 mm Piezas en bruto para doblar hasta 1 250*2 250 mm
