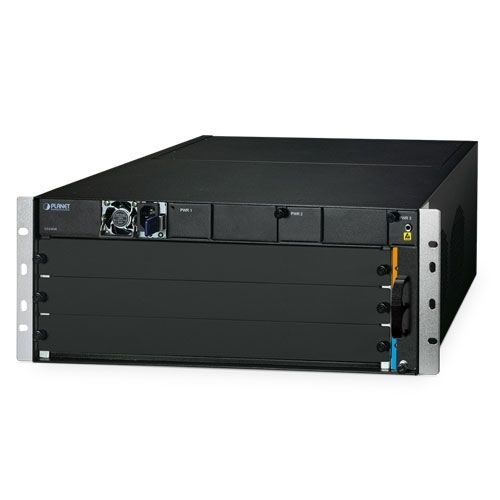

Chasis en bastidor CS-6303R

4U3 ranurasde alto rendimiento

Flexibilidad excepcional y alto rendimientoPLANET CS-6303R Core Layer Routing Chassis Switch está especialmente diseñado para aplicaciones de red de gran tamaño como empresas, campus, comunidades, ISP y redes de centros de datos donde se requiere una configuración flexible, gran capacidad, alta densidad, alta fiabilidad y gestión avanzada del tráfico.El CS-6303R es un conmutador de chasis de alta densidad construido con tres ranuras para módulos y una fuente de alimentación redundante. Proporciona una gran flexibilidad de puertos para el despliegue de redes al ofrecer varios módulos combinables de gestión y conmutación. Por ejemplo, un módulo de gestión puede trabajar con dos módulos de conmutación, o dos módulos de gestión pueden trabajar juntos para realizar copias de seguridad del sistema. A continuación se enumeran los módulos disponibles para el conmutador de chasis CS-6303R:ArtículoCS-6303RRanuras de módulo totales3Ranuras de gestión2 (ranuras 2 y 3)Ranuras de conmutador2 (ranuras 1 y 2)Ranuras de fuente de alimentación3Capacidad total de puertosMáx. 10/100/1000BASE-T120Max. 1000BASE-X Puertos SFP120Máx. puertos SFP+ 10G40Máx. puertos 40G QSFP+8Máx. Puertos GPON48Posicionado como conmutador de capa central, el CS-6303R es ideal para redes de gran tamaño y redes metropolitanas IP, ya que proporciona funciones inteligentes y seguras avanzadas y ofrece un alto rendimiento y flexibilidad.Rendimiento escalable de 10 y 40 GigabitsEl conmutador de chasis CS-6303R ofrece conectividad Gigabit, 10 y 40 Gigabits Ethernet en una plataforma modular altamente flexible y resistente. Con una alta capacidad de conmutación, admite el reenvío L2/L3 a velocidad de cable y un alto rendimiento de enrutamiento para protocolos IPv4 e IPv6. La arquitectura modular escalable y flexible admite un rendimiento de reenvío de hasta 1,47Tbps en un solo sistema. Son ideales para la capa central de campus, redes empresariales y la capa de agregación de redes metropolitanas IP y redes de área extensa.Ricos protocolos de red multicapaEl CS-6303R viene con la función completa gestionada de capa 3 con protocolos y aplicaciones integrales para facilitar el rápido despliegue y gestión de servicios tanto para las redes L2 como L3 tradicionales. Soporta protocolos de enrutamiento avanzados, incluyendo RIP, RIPng, OSPFv2 y OSPFv3.Multicast FuerteEl CS-6303R soporta abundantes características multicast. En la capa 2, cuenta con snooping IPv4 IGMPv1/v2/v3 y snooping IPv6 MLD v1/v2. Con Multicast VLAN Register (MVR), se pueden tener funciones de control de receptor/remitente multicast y detección de fuentes multicast ilegales. En la capa 3, cuenta con PIM-DM, PIM-SM y PIM-SSM que lo hacen ideal para cualquier red robusta.Soporte completo de IPv6El CS-6303R soporta tecnologías IPv4-aIPv6 incluyendo túnel manual/automático IPv4, túnel IPv6-aIPv4 y túnel Intra-Site Automatic Tunnel Addressing Protocol (ISATAP). Soporta de forma integral IPv6 Neighbor Discovery, DHCPv6, Path MTU Discovery, Telnet basado en IPv6, SSH y ACL, satisfaciendo la necesidad de gestión de dispositivos de red IPv6 y control de servicios.Alta FiabilidadLos componentes clave del CS-6303R son el módulo de gestión, el sistema de alimentación, el sistema de ventiladores y el diseño de alimentación redundante. El CS-6303R es compatible con la actualización de software en servicio (ISSU) y el reinicio graceful (GR) para los protocolos de enrutamiento OSPF y BGP, lo que garantiza el reenvío ininterrumpido de datos de usuario durante la actualización del sistema. También es compatible con la detección de reenvío bidireccional (BFD), lo que permite la detección de fallos y la recuperación del servicio en cuestión de segundos mediante la integración con el protocolo de Capa 2 o Capa 3.Anillo redundante, recuperación rápida para aplicaciones de red críticasEl CS-6303R es compatible con un mecanismo de protección de redundancia y cuenta con una capacidad de autorrecuperación rápida y potente para evitar interrupciones e intrusiones externas. Incorpora el protocolo VRRP (Virtual Router Redundancy Protocol) de Capa 3 y la tecnología MSTP (Multiple Spanning Tree Protocol) del protocolo de árbol de expansión IEEE 802.1s de Capa 2 en la red del cliente para mejorar la fiabilidad y el tiempo de actividad del sistema. En una red en anillo simple, el tiempo de recuperación podría ser inferior a 50 ms para devolver rápidamente la red a su funcionamiento normal.Gestión centralizada del apilamiento de hardwareEl CS-6303R se puede utilizar para construir una instalación virtualmente lógica, proporcionando a las empresas, proveedores de servicios y telecomunicaciones un control flexible sobre la densidad de puertos, enlaces ascendentes y rendimiento de la pila de conmutadores. El conmutador del chasis puede conectarse en anillo para redundancia, garantizando la integridad de los datos incluso si falla un conmutador de la pila. Incluso puede intercambiar conmutadores en caliente sin interrumpir la red, lo que simplifica enormemente el proceso de actualización de la LAN para satisfacer las crecientes demandas de ancho de banda.Potente seguridad de Capa 2 a Capa 4El CS-6303R ofrece una completa lista de control de acceso (ACL) de Capa 2 a Capa 4 para reforzar la seguridad hasta el borde. Puede utilizarse para restringir el acceso a la red denegando paquetes en función de la dirección IP de origen y destino, los puertos TCP/UDP o las aplicaciones de red típicas definidas. Su mecanismo de protección también incluye autenticación de usuarios y dispositivos 802.1x basada en puertos y MAC. La función de VLAN privada impide la comunicación entre puertos periféricos, garantizando la privacidad del usuario.Protección avanzada de redes IPEl CS-6303R también proporciona las funciones DHCP Snooping, IP Source Guard y Dynamic ARP Inspection para evitar ataques IP snooping y descartar paquetes ARP con direcciones MAC no válidas. Los administradores de red ahora pueden construir redes corporativas altamente seguras con mucho menos tiempo y esfuerzo que antes.Calidad de servicio mejoradaEl CS-6303R es totalmente compatible con el módulo DiffServ, lo que permite a los usuarios especificar el ancho de banda de cola en cada puerto. También se proporciona programación WRR, SP y SWRR. El conmutador de chasis admite seguridad de puertos para habilitar CoS, DSCP, precedencia IP y prioridad de puertos de confianza. Los usuarios pueden modificar los valores DSCP y CoS de los paquetes para clasificar el tráfico por puerto, VLAN, DSCP, precedencia IP y tabla ACL. Los usuarios también pueden modificar los valores DSCP y de precedencia IP de los paquetes para asignar diferentes anchos de banda para voz, datos y vídeo, personalizando diferentes niveles de calidad de servicio.Gestión eficaz y seguraPara una gestión eficaz, el CS-6303R está equipado con interfaces de gestión de consola, Web y SNMP.Con la interfaz de gestión basada en Web incorporada, el conmutador de chasis ofrece una facilidad de gestión y configuración fácil de usar e independiente de la plataforma.Para una gestión basada en texto, se puede acceder a través de Telnet y el puerto de consola. Para reducir el tiempo de aprendizaje del producto, el conmutador de chasis ofrece comandos similares a los de Cisco a través de Telnet o el puerto de consola y el cliente no necesita aprender nuevos comandos de estos conmutadores.Para el software de monitorización y gestión basado en estándares, ofrece conexión SNMPv3 que cifra el contenido del paquete en cada sesión para una gestión remota segura.Además, el conmutador de chasis ofrece una gestión remota segura al admitir conexiones SSHv2, TLSv1.2 y SSLv3 que encriptan el contenido de los paquetes en cada sesión.Diseño de fuente de alimentación extraíble para una mayor flexibilidadEl CS-6303R está equipado con una fuente de alimentación extraíble de 100-240 V CA, lo que facilita a los usuarios la sustitución del módulo de alimentación. Además, el conmutador de chasis reserva dos ranuras de alimentación de reserva adicionales en el panel frontal, lo que permite a los usuarios instalar una segunda fuente de alimentación de CA o CC para redundancia. Las opciones de alimentación de CA y CC son intercambiables. El sistema de alimentación redundante está diseñado específicamente para satisfacer las demandas de las instalaciones de alta tecnología que requieren la máxima integridad energética.GPON escalable de alto rendimiento para aplicaciones FTTxEl módulo terminal de línea óptica (OLT) GPON PLANET CS6-16PON4C4S4X consta de 16 puertos GPON, cuatro puertos combo Gigabit TP/SFP, cuatro puertos Gigabit SFP, cuatro puertos 10G SFP+ y un puerto de gestión. Cumple la norma ITU-T G.984/G.988 y satisface los requisitos técnicos de las OLT GPON en el acceso a la red. Es fácil de instalar y mantener un despliegue GPON con hasta 1024 dispositivos ONU y HGU, proporcionando soluciones GPON altamente eficaces y una gestión cómoda para redes de banda ancha de fibra óptica. Ofrece un gran ancho de banda de hasta 2,5 Gbps en sentido descendente y 1,25 Gbps en sentido ascendente, cobertura de larga distancia de hasta 20 km entre nodos de equipos y flexibilidad para el despliegue de redes. Se trata de una tecnología de acceso rentable que proporciona una red fiable y escalable para aplicaciones de servicios triple-play, como HDTV, IPTV, voz sobre IP (VoIP) y multimedia.Características principales3 ranuras de módulo abiertas: Hasta 2 módulos de gestión (ranura 2 y ranura 3), hasta 2 módulos de conmutación (ranura 1 y ranura 2)Módulos de conmutación intercambiables en caliente1 interfaz de consola serie RJ45 en el módulo de gestión para la gestión básica y la configuración del conmutadorPuerto MGMT en el módulo de gestión para el acceso al servidor HTTPSistema de alimentación redundante3 ranuras de alimentaciónRedundancia de alimentación de 100~240 V CA y 36-72 V CCProtección contra fallos de alimentación redundante activaRespaldo de fallos de alimentación catastróficos en una fuente de alimentaciónCaracterísticas de enrutamiento IPIPv4 El protocolo de enrutamiento admite RIP v1/v2, OSPFv2 y BGP4El protocolo de enrutamiento IPv6 admite RIPng, OSPFv3 y BGP4+La interfaz de enrutamiento proporciona modo de enrutamiento VLANEnrutamiento basado en políticas (PBR) para IPv4Protocolo VRRP para despliegue de enrutamiento redundanteAdmite redistribución de rutasCaracterísticas de enrutamiento multidifusiónAdmite protocolos de enrutamiento multidifusión: PIM-DM, PIM-SM, PIM-SSMSoporta IGMP v1/v2/v3Características de capa 2Soporta VLAN: VLAN basada en etiquetas IEEE 802.1Q, Provider Bridging (VLAN Q-in-Q, IEEE 802.1ad), GVRP para gestión dinámica de VLAN, VLAN privadasSoporta Link Aggregation: 802.3ad Link Aggregation Control Protocol (LACP), Cisco ether-channel (static trunk)Soporta Spanning Tree Protocol: STP, IEEE 802.1D, RSTP, IEEE 802.1w, MSTP, IEEE 802.1sReflejo de puertos, protección de bucle, LLDP, Ethernet OAM 802.3ah/802.1ag/ITU-Y.1731Calidad de servicioConformador de entrada y límite de velocidad de salida por control de ancho de banda de puerto8 colas de prioridad en todos los puertos del conmutador: IEEE 802.1p CoS/DSCP/Precedencia, ID de VLAN, Qo de entrada y salida basada en políticasMulticastSoporta IPv4 IGMP snooping v1, v2 y v3Soporta IPv6 MLD snooping v1 y v2Soporta modo queryMVR (registro de VLAN de multidifusión)SeguridadAutenticación: Autenticación de acceso a la red basada en puertos IEEE 802.1x, cliente RADIUS integrado, autenticación de acceso de usuarios RADIUS/TACACS+Lista de control de acceso: Basada en IP, basada en MAC, basada en tiempo ACLDHCP Snooping, inspección ARP dinámica, IP Source GuardGestiónGestión de doble pila IPv4 e IPv6Interfaces de gestión del conmutador: Consola y Telnet CLI, HTTP web, SNMP v1/v2/v3, SSHv2, SSLv3, TLSv1.2Gestión SNMP: Cuatro grupos RMON, SNMP trap para interfaz Link Up/DownCliente TFTP integrado, BOOTP y DHCP para asignación de direcciones IPMantenimiento del sistema: Carga/descarga de firmware mediante HTTP, botón de reinicio, imágenes dualesFunciones DHCP: DHCP Relay, DHCP Opción 82, Servidor DHCPControl de niveles de privilegio de usuario, NTP y SNTP, Diagnóstico de red: SFP-DDM, ping IP remoto ICMP, alarma remota Syslog, registro del sistemaGestión de apilamientoVirtualización de varios conmutadores CS-6303R integrados en un dispositivo lógicoGestión de apilamiento de dirección IP única, compatible con hasta 2 unidades de hardware apiladasLa arquitectura de apilamiento admite redundancia en modo anilloEspecificaciones (extracto)Número total de ranuras: 3Max. Módulo de gestión: 2 (ranura 2 y 3), redundancia de control maestro dual y recuperación automáticaMáx. Módulo de conmutación: 2 (ranura 1 y 2)Número de bahías de fuente de alimentación: 3Número de bandejas de ventiladores: 1, conectable en caliente (2 ventiladores axiales)Dimensiones (An x Pr x Al): 482,6 x 376,2 x 178,2 mm (con kit de montaje en bastidor) 4U de alturaPeso: 11kg (vacío), 14,4kg (chasis con 1 módulo de alimentación de CA y 1 módulo de gestión)Requisitos de alimentación: AC: Entrada 100-240V~, 5A Max 50~60 Hz; DC: Entrada 36-72V , 12.7A MaxConsumo de energía: <350W
