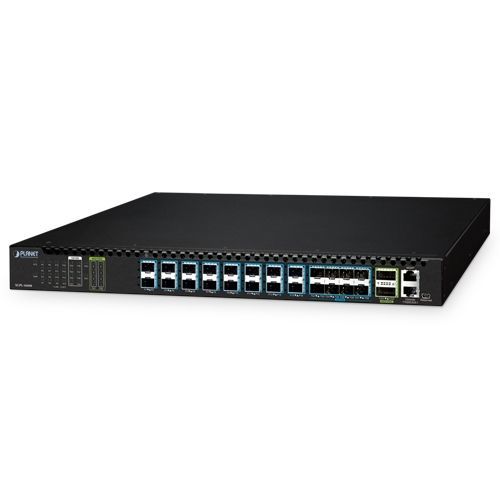

OLT de alta eficacia XGPL-16000

en bastidorPON

OLT XGS-PON de 16 puertos de alto rendimiento con capacidad de enlace ascendente 40G/100GPLANET XGPL-16000 es un terminal de línea óptica (OLT) XGS-PON de 16 puertos de alta densidad diseñado para redes de acceso de banda ancha de fibra de próxima generación. Integra 16 puertos XGS-PON, 8 puertos SFP+ de 10G y 2 puertos de enlace ascendente QSFP28 de 40G/100G, lo que ofrece una escalabilidad y una agregación de ancho de banda excepcionales para despliegues a gran escala.16 Ranuras SFP XGS-PON con un ratio de división de 1:256 por puertoDos interfaces de enlace ascendente QSFP28 de 40G/100G para una conectividad troncal de alta capacidadOcho puertos SFP+ de 10G para una ampliación flexible del servicio o redundancia de enlacesFuente de alimentación doble intercambiable en caliente (CA/CC/mixta) con flujo de aire de adelante hacia atrásCaracterísticas L2/L3 completas, incluida VLAN, Q-in-Q, IGMP snooping, LACP y RIP/OSPFPotentes mecanismos de QoS y SLA con DBA por ONUCLI, SNMP, Telnet y soporte de gestión fuera de bandaAgregación y acceso de alta capacidadEl XGPL-16000 admite una relación de división de 1:256 por puerto, permitiendo el acceso a hasta 4096 ONUs en total. Cada puerto XGS-PON proporciona un ancho de banda simétrico de 10 Gbps de enlace descendente y ascendente, superando significativamente el rendimiento de los sistemas GPON heredados. Admite transceptores XGS-PON N1/N2 y múltiples clases ópticas GPON (B+/C+/C++/C+++/D+), por lo que es compatible con versiones anteriores y flexible en el despliegue.Sólida compatibilidad con estándaresEl XGPL-16000 cumple los estándares ITU-T G.9807/G.987/G.988 y se adhiere a la especificación técnica GPON CTC 2.0 de China Telecom. También es compatible con Ethernet-II, IEEE 802.1Q VLAN, Q-in-Q y LACP, lo que garantiza la interoperabilidad con una amplia gama de equipos y ONU. El sistema admite protocolos de multidifusión de Capa 2, incluidos IGMP snooping y MLD snooping, lo que garantiza una prestación fluida de servicios IPTV y de vídeo a la carta.Potente gestión de QoS y SLAEl dispositivo admite mecanismos completos de QoS, incluidos IEEE 802.1p, CoS, WRR, SP y programación de colas FIFO, lo que garantiza niveles de servicio diferenciados para varios tipos de tráfico. También cuenta con funciones DBA (asignación dinámica de ancho de banda) y SLA (acuerdo de nivel de servicio) por ONU, lo que proporciona un control preciso del ancho de banda y una garantía de tráfico de clase portadora.Seguridad y fiabilidad de clase portadoraEl XGPL-16000 ofrece funciones de seguridad avanzadas, como ACL (lista de control de acceso), aislamiento de puertos, supresión de tormentas de difusión y cifrado de datos a través de interfaces PON. El sistema admite protección de rutas ópticas de tipo B y tipo C, detección de emisiones anómalas de ONU y protección de enlaces de fibra troncal, lo que garantiza la tolerancia a fallos y un tiempo de inactividad mínimo en redes críticas.Diseño modular, redundante y ecológicoEl XGPL-16000 adopta un diseño modular de doble ranura de alimentación, que admite módulos de alimentación de CA, CC o mixtos CA/CC intercambiables en caliente. El sistema de ventiladores utiliza una disposición de flujo de aire de adelante hacia atrás, optimizada para implementaciones montadas en bastidor. Admite EMC de nivel 3, funciona en condiciones de temperatura y humedad adversas y ofrece un funcionamiento silencioso y de bajo consumo para satisfacer las necesidades de despliegue a largo plazo en centros de datos y salas de equipos.Gestión flexible y eficienteEl dispositivo ofrece varias interfaces de gestión, incluidas CLI (consola), Telnet, SNMP y gestión Ethernet fuera de banda. Admite actualización remota de software TFTP, salida de depuración, registros del sistema y aprovisionamiento de ONU por lotes. Gracias a su gran capacidad de mantenimiento del sistema y de operación remota, garantiza un funcionamiento y una gestión (OAM) simplificados de la red.Solución XGS-PON 10G flexible para aplicaciones FTTH y empresarialesDiseñado tanto para zonas residenciales de alta densidad como para despliegues comerciales en varios edificios, el XGPL-16000 ofrece una solución de acceso de fibra de alta capacidad y calidad de operador. Equipado con capacidad de enlace ascendente 100G, el XGPL-16000 garantiza un backhaul fiable y de alto rendimiento para una amplia gama de servicios, desde transmisión de vídeo 4K/8K, IPTV y VoIP para usuarios de FTTH, hasta vigilancia IP, acceso seguro a datos y conectividad empresarial sin fisuras en entornos comerciales.Su gran escalabilidad y ancho de banda simétrico de 10 Gbps la convierten en la solución ideal para ISP, integradores de sistemas y empresas que buscan desplegar redes de fibra robustas de próxima generación.16 Ranuras SFP de OLT XGS-PON, compatibles con transceptores XG-PON y GPONHasta 10 Gbps simétricos en sentido descendente y ascendenteDistancia máxima de transmisión de hasta 20 kmCada puerto PON admite hasta 256 ONT/HGCumple con ITU-T G.9807, G.987 y G.988Ocho ranuras SFP+ 10GBASE-SR/LRDos ranuras de enlace ascendente 40G/100G QSFP28Interfaz de consola RJ45 a DB9 para configuración y gestión del sistemaUn puerto de gestión fuera de banda 10/100BASE-TXGestión CLI, Telnet y SNMP de fácil uso2 interfaces de control: IP fuera de banda - a través de puerto de gestión dedicado; IP dentro de banda - a través de enlaces ascendentes SFP+ y QSFP28Admite autenticación ONT/HGU para evitar el acceso no autorizado a la ONUControl de puertos ONU/ONTConfiguración de VLAN por ONTSoporta DBA (asignación dinámica de ancho de banda)SLA (acuerdo de nivel de servicio) por ONUSoporta protocolo de enrutamiento dinámico: Admite VLAN: VLAN basada en etiquetas IEEE 802.1Q, Provider Bridging (VLAN Q-in-Q, IEEE 802.1ad), GVRP para gestión dinámica de VLANAdmite Link Aggregation: 802.3ad Link Aggregation Control Protocol (LACP), Cisco ether-channel (troncal estática)Admite Spanning Tree Protocol: STP, IEEE 802.1D, RSTP, IEEE 802.1w, MSTP, IEEE 802.1sReflejo de puertos para supervisar el tráfico entrante o saliente en un puerto concreto (muchos a 1)Admite G.8032 ERPS (Ethernet Ring Protection Switching)Protección contra bucles para evitar bucles de difusiónProtocolo de detección de capa de enlace (LLDP)Conformador de entrada y límite de velocidad de salida por puerto8 colas de prioridad por puerto: IEEE 802.1p CoS, prioridad de ID de VLAN, DSCP/PrecedenciaQoS basada en políticas en entrada/salidaSoporta IPv4 IGMP snooping v1, v2 y v3Soporta IPv6 MLD snooping v1 y v2Soporta modo queryMVR (registro de VLAN de multidifusión)Autenticación: Autenticación de acceso a la red basada en puertos IEEE 802.1x, cliente RADIUS integrado, autenticación de acceso de usuarios RADIUS/TACACS+Lista de control de acceso: ACL basada en IP, ACL basada en MAC, ACLDHCP Snooping basado en tiempo, inspección ARP dinámica, IP Source GuardGestión de doble pila IPv4 e IPv6Interfaces de gestión del conmutador: Consola y Telnet CLI, gestión web HTTP del conmutador, SNMP v1 y v2c, SSHv2, SSLv3, TLSv1.0 y acceso seguro SNMP v3Gestión SNMP: Cuatro grupos RMON, SNMP trap para notificación de Link Up y Link Down de la interfazCliente TFTP integradoBOOTP y DHCP para asignación de direcciones IPMantenimiento del sistema: Carga/descarga de firmware a través de HTTP, imágenes dualesFunciones DHCP: Relé DHCP, DHCP Opción 82, Servidor DHCPControl de niveles de privilegio del usuarioProtocolo de tiempo de red (NTP) y SNTPDiagnóstico de red: SFP-DDM, ping IP remoto ICMPAlarma remota Syslog, registro del sistemaEspecificaciones de hardwarePuertos XGS-PON: 16, compatibles con transceptores XGS-PON/GPON de clase B+/C+/C++/C+++/D+10GBASE-X SFP+ Ranuras: 8, compatibles con transceptor SFP+ 10GBASE-SR/LR, retrocompatible con transceptores SFP 1GBASE-X100G QSFP28 Puertos: 2 puertos 100G QSFP28, compatible con versiones anteriores de 40G QSFP+Puerto de gestión: Un puerto RJ45 10/100BASE-TXConsola: Un puerto serie RJ45 a RS232 (115200, 8, N, 1)RAM: 2048MBMemoria Flash: 4096MBDimensiones (An x Pr x Al): 442,5 x 280 x 44,6 mmPeso: 4.600g con una sola fuente de alimentación modularConsumo de energía: 120 vatios/409,56 BTRequisitos de alimentación - CA: 100~240 V CA, 1,5 A máx.Requisitos de alimentación - CC: 36~72 V CC, 3 A máx.Ventilador: 4 ventiladores, flujo de aire de adelante hacia atrásConmutaciónArquitectura de conmutación: Store-and-forwardSwitch Fabric: 176GbpsTabla de direcciones: 128KTabla ARP: 36KTabla ACL: Máx. 3840 para IPv4, Max. 1920 para IPv6Buffer de datos compartido: 2MBJumbo Frame: 9KBControl de flujo: Contrapresión para semidúplex, trama de pausa IEEE 802.3x para dúplex completoEspecificaciones de XGS-PONVelocidad de transmisión: Bajada: 10Gbps; Subida: 10Gbps (XGS-PON), Bajada: 10Gbps; Subida: 2,5Gbps (XG-PON), Bajada: 2,5Gbps; Subida: 1,25Gbps (GPON)Optical Split Ratio: Hasta 256 por puertoDistancia de transmisión: 20 kmLongitud de onda del móduloPON: XG(S)-PON: TX 1577nm / RX 1270nm, GPON: TX 1490nm / RX 1310nmPON Tipo de fibra: 9/125um SMF (fibra óptica monomodo)Funciones de capa 3 Interfaces IP: Hasta 1.000 interfaces VLAN, compartidas por IPv4 e IPv6Tabla de enrutamiento: 8K para IPv4, 20K para IPv6Protocolos de enrutamiento: Enrutamiento estático, RIP, OSPF, BGP, IS-IS, VRRFunciones de capa 2Configuración de puertos: Desactivación/activación de puertos, Desactivación/activación de control de flujo, Control de ancho de banda en cada puerto, Detección de bucle invertido en puertoPort Mirroring: TX/RX/Ambos, Muchos a 1VLAN: VLAN basada en etiquetas IEEE 802.1Q, hasta 4K grupos VLAN, apilamiento/túnel VLAN IEEE 802.1ad Q-in-Q, Q-in-Q flexible, GVRP para gestión de VLANProtocolo de árbol de expansión: IEEE 802.1D, IEEE 802.1w, IEEE 802.1sMulticast: Snooping IGMP v1/v2/v3 IPv4, compatibilidad con el modo Querier IPv4, filtrado IGMP y estrangulamiento IGMP, informes de proxy IGMP, reenvío de multidifusión IGMP, snooping MLD v1/v2 IPv6, registro de VLAN de multidifusión (MVR), hasta 3.840 grupos de multidifusiónAgregación de enlaces: IEEE 802.3ad LACP, agregación de enlaces troncales estáticos, admite 64 grupos con 16 puertos por grupo troncal, ancho de banda de hasta 80 Gbps (modo full dúplex), algoritmo de equilibrio de carga: Fuente IP/destino IP/Fuente + destino IP, Fuente MAC/destino MAC/Fuente + destino MACControl de Tormentas: Por 100pps, 1-14880Control de ancho de banda: Admite limitación de velocidad por ONU / por puerto, flujo de al menos 64 Kbps, asignación dinámica de ancho de banda (DBA) en puertos PON, admite SLA (acuerdo de nivel de servicio)QoS: Interfaces PON: DBA, SLA, Limitación de la velocidad de subida/bajada basada en cada ONT/ONU/HGU, 8 colas de prioridad en todos los puertos de conmutación, Programación de colas de prioridad: WRR, prioridad estricta, clasificación del tráfico: IEEE 802.1p CoS/DSCP/Precedencia, VLAN ID, QoS de entrada y salida basada en políticasRing: ITU-T G.8032 ERPS RingFunciones de seguridadLista de control de acceso: Admite ACL estándar y ampliada, ACL basada en IP, ACL basada en MAC, ACL basada en tiempo, ACL basada en: Dirección MAC, Dirección IPv4/IPv6, Número de protocolo, Deporte/puerto, ToS/Precedencia, Hasta 1k entradasSeguridad: Cifrado de datos de transmisión en la interfaz PON, limitación MAC, MAC sticky, aislamiento de puertos, DHCP snooping, inspección ARP dinámica, IP source guardAAA: TACACS+ e IPv4/IPv6 sobre RADIUSControl de acceso a la red: Control de acceso a la red basado en puertos IEEE 802.1xFunciones de gestiónConfiguración del sistema: Consola y Telnet, navegador Web, SNMP v1, v2cInterfaces de gestión segura: SSHv2, SSLv3, Máximo 8 sesiones para conexión SSH y telnetGestión del sistema: Gestión de doble pila IPv4 e IPv6, SNMP MIB y TRAP, SNMP RMON 1, 2, 3, 9 cuatro grupos, Actualización de firmware mediante protocolo HTTP/TFTP/FTP a través de red Ethernet, Carga/descarga de configuración mediante protocolo HTTP/TFTP/FTP, Compatible con protocolo IEEE 802.1ab LLDP, Cliente NTP y SNTP, Autenticación RADIUS para nombre de usuario y contraseña de inicio de sesión IPv4/IPv6Gestión de eventos: Syslog remoto, registro del sistemaMIBs SNMP: RFC 1213 MIB-II, RFC 1215 Internet Engineering Task Force, RFC 1271 RMON, RFC 1354 IP-Forwarding MIB, RFC 1493 Bridge MIB, RFC 1643 Ether-like MIB, RFC 1907 SNMPv2, RFC 2011 IP/ICMP MIB, RFC 2012 TCP MIB, RFC 2013 UDP MIB, RFC 2096 IP forward MIB, RFC 2233 if MIB, RFC 2452 TCP6 MIB, RFC 2454 UDP6 MIB, RFC 2465 IPv6 MIB, RFC 2466 ICMP6 MIB, RFC 2573 SNMPv3 notification, RFC 2574 SNMPv3 VACM, RFC 2674 Bridge MIB ExtensionsCumplimiento de estándaresCumplimiento de normativas: CE, FCC, LVDCumplimiento de estándares: IEEE 802.3z, IEEE 802.3ae, IEEE 802.3x, IEEE 802.3ad, IEEE 802.1D, IEEE 802.1w, IEEE 802.1s, IEEE 802.1p, IEEE 802.1Q, IEEE 802.1X, IEEE 802.1ab, RFC 768, RFC 793, RFC 791, RFC 792, RFC 2068, RFC 1112, RFC 2236, RFC 3376, RFC 2710, RFC 3810, ITU-T G.9807.1, ITU-T G.987, ITU-T G.988Entornos operativos: Temperatura: 0 ~ 50°C, Humedad relativa: 5 ~ 90% (sin condensación)Almacenamiento: Temperatura: -10 ~ 70°C, Humedad relativa: 5 ~ 90% (sin condensación)
