Sistema de control de vigilancia

de mediciónde potencia

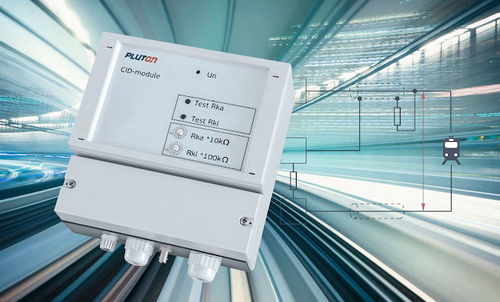

El sistema de control de cables es un innovador sistema de control de complejos de cables eléctricos basado en las modernas soluciones de PLUTON. El sistema de control de cables sirve para medir los valores de la resistencia de aislamiento interna y externa de los cables en redes de tracción con una tensión de hasta 1000 V CC. El propósito de la implementación del sistema es proporcionar medidas de prevención de situaciones de emergencia en caso de degradación de las características del cable de alimentación. Las soluciones inteligentes PLUTON aplicadas en el sistema de control de cables proporcionan mediciones en tiempo real. El principio de supervisión se basa en la medición de la tensión a tierra en la pantalla del cable y la comparación de este potencial con el estándar. La tensión estándar se establece mediante resistencias integradas en el módulo. Las resistencias internas y externas de aislamiento del cable son un brazo de puente resistivo. El segundo brazo está formado por resistencias incorporadas con valores nominales preliminares. Los valores de tensión en los brazos del puente son convertidos en resistencias por el módulo. Si los valores calculados caen por debajo de los establecidos, se inicia la señal de reducción de la resistencia de aislamiento.
