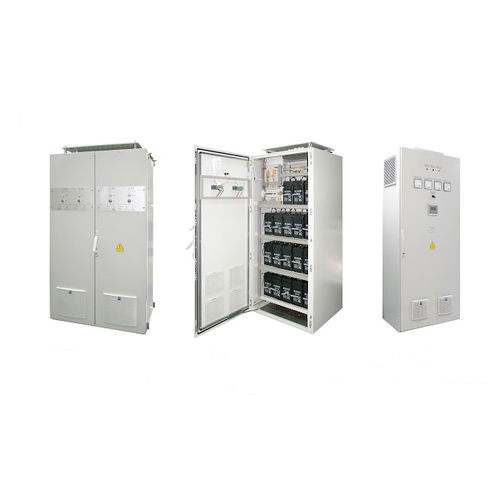

Sistema de alimentación ininterrumpida trifásico

DCAC

El sistema de alimentación ininterrumpida se suministra a los consumidores con corriente continua y alterna ininterrumpida. Sistema de alimentación ininterrumpida consiste en: unidad de carga y rectificación batería acumuladora (AB) con protección y unidad de conmutación (cuadro de distribución SAI); inversor de fuente de tensión (armario inversor de fuente de tensión) con filtro sinusoidal; canal de alimentación de reserva (bypass); transformadores de adaptación. El voltaje de la batería acumuladora también se selecciona según la solicitud del cliente y la disponibilidad de los consumidores de CC. La aparamenta de CC puede combinarse con la unidad de carga y rectificación en un armario. La aparamenta de CA puede combinarse con un inversor de fuente de tensión en un armario. La alimentación puede suministrarse desde una o dos entradas. En el caso de una entrada, si se dispone de tensión en la entrada, la potencia se transfiere a través de un canal de conversión doble o a través de un canal de derivación de la entrada a la salida. Cuando se desconecta la tensión de entrada, la carga sigue siendo alimentada por la batería de acumuladores y el inversor de fuente de tensión. Por regla general, la capacidad de la batería de acumuladores se selecciona a razón de dos horas de alimentación de la carga. En caso de dos entradas, los consumidores se alimentan de la entrada con tensión. Sólo en el caso de que no haya tensión en ambas entradas, la carga se suministra desde la batería de acumuladores y el inversor de fuente de tensión.
