Manipulador eléctrico МGR-1400

de elevaciónde cargaindustrial

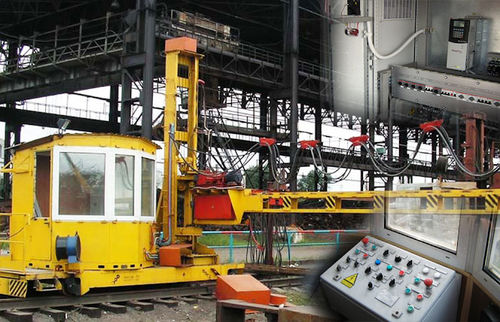

Manipulador de corte a gas El manipulador de corte a gas МGR-1400 equipo eléctrico se proporciona para el control de desechos voluminosos y corte de máquina de chatarra en talleres de martillo de caída de plantas metalúrgicas y plantas Vtorchermet. МGR-1400 realiza las siguientes operaciones: -movimiento a lo largo del área de trabajo; -desplazamiento del brazo con cortador hacia arriba y hacia abajo para el ajuste de la altura del cortador; -rotación del brazo con cortador en el ángulo de 140° para encontrar el punto de corte; -movimiento del carro con la cuchilla a lo largo del brazo; -rotación de la cuchilla en un ángulo de 10° desde la posición vertical. МGR-1400 equipo eléctrico incluye: armario de control de accionamientos; panel de control del operador; accionamientos eléctricos (accionamiento de movimiento del carro, accionamiento de rotación del brazo, accionamiento de elevación del brazo, accionamiento de rotación de la cortadora, accionamiento del soplador, accionamiento de movimiento del carro de la cortadora - regulado); frenos para accionamiento de movimiento del carro, accionamiento de rotación del brazo y accionamiento de elevación del brazo; finales de carrera; unidad de encendido; válvulas electromagnéticas; sistema de control de temperatura para unidades de calentamiento de oxígeno y gas de corte. El sistema consta de elementos calefactores, medidor-regulador y sensor de resistencia; sistema de control climático en la sala del operador; equipos auxiliares. -SISTEMAS FUNCIONALES El equipo eléctrico de МGR-1400 consta de los siguientes sistemas funcionales: -circuito de potencia; -sistema de control operativo, indicación y señalización; -sistema de control climático -sistema de iluminación -sistema de corte; -sistema de enclavamiento de los accionamientos. La parte de potencia se ejecuta como unidades separadas, situadas dentro del armario de control. El circuito de potencia proporciona el arranque, la parada y el cambio de dirección de movimiento de los motores de accionamiento.
