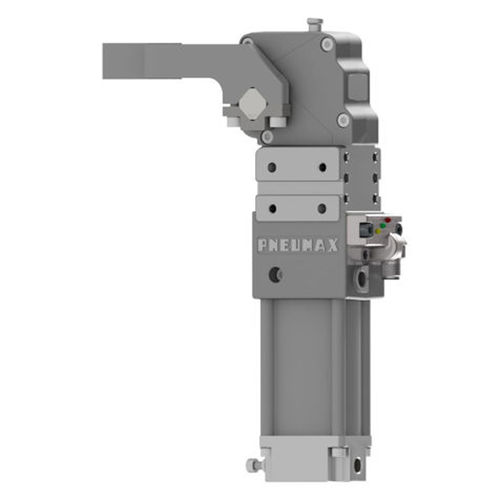

Unidad de fijación accionada neumáticamente CX-Series

para mecanizadode piezas para procesarcon brida

Para aplicaciones críticas, en las que se requiere identificar la presencia involuntaria de dos chapas en el proceso y evitar su sujeción. Este dispositivo incorporado permite una identificación fiable de la pieza doble. La tapa inferior muestra un tornillo de ajuste: aflojando el tornillo, se ajusta la presión de entrada, es decir, se reduce al mínimo necesario para garantizar la sujeción de una sola pieza, no de dos chapas. Por lo tanto, se impide que la articulación de la palanca se engrane (no hay bloqueo de la palanca) y, en consecuencia, el sensor no detectará la posición de cierre y señalará la anomalía. Una vez que la pinza se ajusta correctamente desde el tornillo de la tapa inferior, para poder sujetar una sola pieza de trabajo, será capaz de detectar la condición falsa en caso de que una segunda pieza de trabajo se coloque inadvertidamente en el utillaje.
