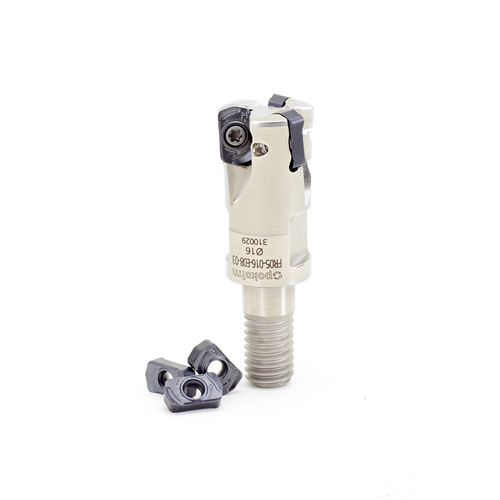

Fresa de plaquitas intercambiables Fourworx®

con plaquita negativapara planearde inmersión

Descripción general
Las fresas indexables Fourworx® son fresas de alto avance diseñadas para el desbaste y el mecanizado medio de distintos materiales. Geometrías específicas de herramienta y plaquita reducen las tensiones en la herramienta y permiten una productividad elevada incluso en máquinas menos rígidas. El sistema rinde de forma fiable en mecanizado húmedo y en seco, y en piezas inestables o cavidades profundas.

Plaquitas indexables
Las plaquitas incorporan cuatro filos de corte, un collarín de refuerzo alrededor del asiento de tornillo y asiento negativo para mayor estabilidad. Los bordes exteriores biselados protegen contra astillado y una ranura 3D para virutas optimiza la evacuación de virutas para un corte suave. Un radio de esquina de 1 mm garantiza estabilidad en el diámetro exterior a elevadas tasas de avance.

Cuerpo de herramienta y refrigeración
El cuerpo del portaherramientas cuenta con asientos de plaquita negativos embebidos que aseguran alta estabilidad de diente y larga vida útil. Fabricado con más del 80% de acero reciclado y una aleación especial para durabilidad y resistencia a la corrosión. El suministro de refrigerante interno es estándar para asegurar la evacuación fiable de virutas en cavidades profundas y aumentar la fiabilidad del proceso.

Tipos de mecanizado

• Fresado frontal
• Entrada angular (ramping)
• Fresado helicoidal
• Fresado de cavidades
• Fresado de ranuras
• Fresado de esquinas agudas

Aspectos destacados

• Cuatro filos de corte por plaquita para alta rentabilidad
• Bordes exteriores biselados protegen las plaquitas del astillado
• Collarín de refuerzo alrededor del asiento del tornillo para mayor vida útil
• Asiento de plaquita negativo para alta estabilidad y corte muy suave

Características

• Cuatro filos de corte por plaquita
• Ranura 3D para evacuación óptima de virutas
• Alto número de dientes en diámetros muy pequeños
• Cuerpo de herramienta fabricado con >80% de acero reciclado
• Aleación especial para durabilidad y resistencia a la corrosión
• Adecuado para piezas inestables y cavidades profundas gracias al corte suave

Materiales
Fourworx® mecaniza con facilidad acero, acero inoxidable, aleaciones especiales/para altas temperaturas y aleaciones de titanio; aplicaciones secundarias: fundición y algunos materiales endurecidos.

Especificaciones técnicas

• Marca: Pokolm
• Modelo: Fourworx®
• Tipo de herramienta: fresa indexable de alto avance
• Diámetros disponibles: Ø16–42 mm
• Diámetro mínimo (Ø16 mm): emplea 3 plaquitas
• Profundidad máxima de corte (ap): hasta 0,75 mm
• Avance indicativo: fz = 1,2 mm/diente
• Geometría de la plaquita: 4 filos por plaquita; bordes exteriores biselados; collarín de refuerzo alrededor del asiento del tornillo; asiento negativo; ranura 3D; radio de esquina 1 mm
• Cuerpo de herramienta: >80% acero reciclado; aleación especial para durabilidad y resistencia a la corrosión
• Refrigeración: suministro interno de refrigerante estándar
• Adecuado para: aceros (variadas calidades), aceros inoxidables, aleaciones especiales/alta temperatura, aleaciones de titanio; secundario: fundición; algunos materiales endurecidos
• Condiciones de mecanizado: mecanizado en húmedo y en seco; piezas inestables; cavidades profundas
