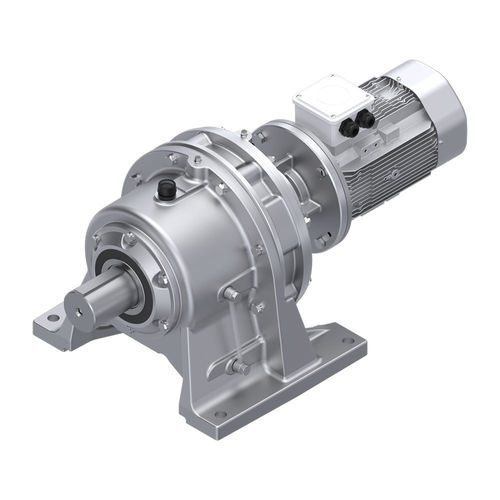

Motorreductor cicloidal PCD

de ejes paraleloscon eje macizopatas

El uso de reductores de la serie cicloidal en el campo de la transmisión de potencia satisface las demandas de compacidad, alta relación de engranajes, tamaño pequeño y fiabilidad del producto. La característica más importante de la serie PCD, que tiene un diseño diferente al de las cajas de engranajes tradicionales, es que los elementos de transmisión transmiten el movimiento rodando unos sobre otros, en lugar del movimiento de fricción de los engranajes entre sí como en los engranajes normales. - Unidades con entrada y salida de eje paralelo. - Conectado con pies, opciones de cuerpo - La carcasa tiene una estructura rígida y es adecuada para la transferencia de calor. - Se ofrece con un eje sólido. - Los cálculos de resistencia del sistema se realizan de acuerdo con las normas DIN, ISO y NIEMANN. - Se pueden ofrecer diferentes opciones de entrada (acoplado al motor, PAM, W, C-face). - Los discos están hechos de 100 Cr6, los cuerpos están hechos de material GG25. - Hay diferentes posiciones de montaje; horizontal y vertical - La etapa única hasta el caso 612 se lubrica con grasa y los cuerpos entre 613 y 620 se lubrican con baño de aceite, - Los cuerpos de doble etapa 607/07…618/10 se lubrican con grasa y los cuerpos 616/11…627/19 se lubrican por baño de aceite. - Se pueden considerar solicitudes especiales de los clientes. Especificaciones técnicas: - Serie: PCD - Tipo: Unidades de engranajes cicloidales - Entrada/Salida: Eje paralelo - Montaje: Posiciones horizontal y vertical - Material: Discos - 100 Cr6, Cuerpos - GG25 - Lubricación: Grasa (etapa única hasta el caso 612, etapa doble 607/07…618/10), Baño de aceite (etapa única 613–620, etapa doble 616/11…627/19) - Cumplimiento: Normas DIN, ISO, NIEMANN - Rango de potencia: 0.12–95 kW - Rango de par: 3–74490 Nm - Rango de relación: 6–7569
