Sensor de vibración láser VibroFlex

ópticode fibra ópticapara espacio reducido

VibroFlex es un sistema modular de vibrometría láser Doppler para mediciones de vibración sin contacto, abarcando desde estructuras microscópicas hasta objetivos a gran distancia. La familia integra múltiples cabezales sensores con el front-end Connect+ y el software VibSoft para ofrecer mediciones flexibles y de alto rendimiento en I+D, pruebas de producción y aseguramiento de la calidad.

Características principales

• Concepto modular: cabezales intercambiables para adaptarse a la aplicación (micro a larga distancia).
• Ancho de banda configurable desde DC hasta 32 MHz.
• Resolución de desplazamiento sub-picométrica.
• Capacidad de velocidad hasta ±30 m/s.
• Soporte para cabezales con fibra óptica para acceso en espacios confinados.
• Óptica diferencial para mediciones de movimiento relativo entre dos puntos.
• Cámara integrada para posicionamiento preciso del láser y documentación.
• Medición fiable en superficies difíciles (oscuras, aceitosas, brillantes, calientes) sin preparación.

Connect+ (unidad front-end)
Adquisición de referencia fase-síncrona, entradas de encoder/taco para análisis de ordenes y run-ups, generador de señal integrado para medidas de funciones de transferencia y configuraciones multivibrómetro sincronizadas por PTP. Conectividad Ethernet y WiFi mediante VibroLink para transferencia de datos y control.

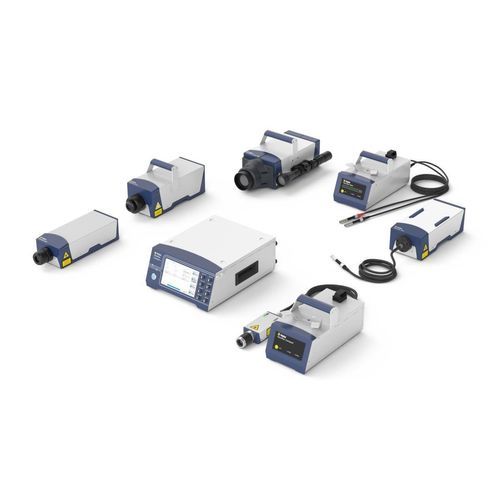

Cabezales sensores (ejemplos)

• VibroFlex Xtra Fiber — cabezal remoto por fibra para entornos exigentes o integrados.
• VibroFlex Fiber — cabezal por fibra para acceso flexible y mediciones relativas fase-estables.
• VibroFlex Compact — cabezal compacto para montajes confinados y objetivos de microscopio para análisis microestructural.
• VibroFlex Neo — cabezal alta resolución para mediciones a través de medios transparentes (vidrio, agua) y ensayos en cámaras climáticas.
• VibroFlex QTec — cabezal con interferómetro multi-camino QTec® para mejor SNR en superficies brillantes, aceitosas o en rotación.
• VibroFlex Range — cabezal de larga distancia para mediciones remotas (>500 m) en grandes estructuras o áreas peligrosas.

Software y flujo de datos
VibSoft gestiona adquisición y análisis optimizados para vibrometría láser; VibroLink permite transferencia de datos digital (Ethernet/WiFi/TCP‑IP) e integración de flujos de trabajo. El sistema proporciona salidas síncronas de desplazamiento, velocidad y aceleración para análisis en dominio del tiempo y frecuencia.

Aplicaciones y beneficios

• I+D: ancho de banda total y alta resolución temporal para análisis modal y funciones de transferencia.
• Pruebas de producción y QA: inspección rápida, sin contacto y sin desgaste para decisiones pass/fail.
• Mediciones de campo y larga distancia: monitorización remota de estructuras y maquinaria.
• Ensayos en espacios confinados y microscópicos: acceso por fibra y objetivos de microscopio.

Resumen de ventajas
1. Plataforma consolidada con miles de instalaciones.
2. Flexibilidad máxima de medición con cabezales dedicados y entradas configurables.
3. Flujos de trabajo integrados mediante VibSoft y VibroLink.
4. Concepto modular ampliable para proteger la inversión.
5. Modelos de soporte flexibles: alquiler y servicios de medición.

Especificaciones técnicas

• Ancho de banda: configurable desde DC hasta 32 MHz.
• Sensibilidad de desplazamiento: resolución sub-picométrica.
• Rango de velocidad: hasta ±30 m/s.
• Alcance máximo práctico: depende del cabezal; VibroFlex Range soporta mediciones >500 m en condiciones apropiadas.
• Cabezales disponibles: 6 tipos (Xtra Fiber, Fiber, Compact, Neo, QTec, Range).
• Connect+: canal de referencia fase-síncrono, entrada encoder/tacho, generador de señal integrado, sincronización PTP para setups multicanal.
• Interfaces: Ethernet, WiFi (VibroLink), TCP/IP; salidas síncronas para desplazamiento/velocidad/aceleración.
• Óptica: sondas por fibra, óptica diferencial, cámara integrada para posicionamiento.
• Opción QTec®: interferómetro multi-camino para SNR superior en superficies difíciles.
• Software: VibSoft para adquisición y análisis (tiempo/frecuencia, funciones de transferencia, análisis de ordenes).
