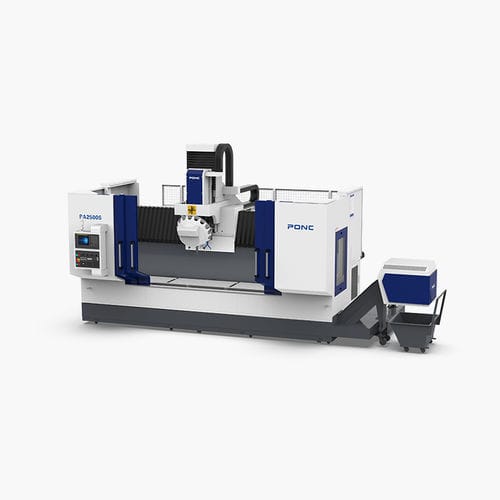

Centro de mecanizado para perfiles 3 ejes PA Seriesverticalpara aceropara aluminio
Añadir a mis favoritos
Añadir al comparador
Características
- Número de ejes
- 3 ejes
- Orientación del husillo
- vertical
- Material mecanizado
- para aluminio, para acero
- Nariz del husillo
- BT 30
- Otra función
- de taladrado, de fresado, de fileteado
- Aplicaciones
- para puertas y ventanas, para la industria del automóvil
- Otras características
- de alta velocidad, de alta eficacia, de alta productividad, de gran velocidad, con apriete neumático, de alta precisión
- Carrera X
Máx.: 6.900 mm
(271,65 in)Mín.: 2.500 mm
(98,43 in)2.500 mm
(98,43 in)- Carrera Y
400 mm
(15,75 in)- Carrera Z
400 mm
(15,75 in)- Velocidad de rotación
12.000 rpm
(75.398 rad.min-1)- Potencia
Máx.: 11 kW
(14,96 hp)Mín.: 5,5 kW
(7,48 hp)- Velocidad de avance del eje X
Máx.: 15.000 mm/min
(9,84 in/s)- Velocidad de avance del eje Y
Máx.: 15.000 mm/min
(9,84 in/s)- Velocidad de avance del eje Z
Máx.: 15.000 mm/min
(9,84 in/s)- Precisión de colocación
0,015 mm, 0,02 mm, 0,03 mm
(0,00059 in, 0,00079 in, 0,00118 in)- Repetibilidad
0,01 mm
(0,00039 in)- Peso total
7.000 kg, 8.000 kg
(15.432,36 lb, 17.636,98 lb)- Longitud total
4.100 mm, 7.700 mm
(161,4 in, 303,1 in)- Anchura total
3.300 mm, 3.500 mm
(129,9 in, 137,8 in)- Altura total
2.820 mm
(111 in)
Descripción
1. Adopta una estructura de lecho alto para evitar eficazmente que los residuos de agua salpiquen el exterior del equipo, al tiempo que protege eficazmente las piezas importantes, como los carriles guía y las varillas de los tornillos, mejorando la vida útil y la fiabilidad del equipo;
2.El modelo 2500 viene de serie con accionamiento de husillo de eje X y un armario de control integrado (fijo) para satisfacer la demanda de mayor precisión de mecanizado. La velocidad rápida alcanza los 50 m/min, y el equipo tiene un rendimiento dinámico superior y una mayor aceleración;
3. La parte inferior del banco de trabajo está diseñada con una gran superficie inclinada para la eliminación de virutas, lo que hace que la limpieza y la eliminación de virutas sean más cómodas;
4. Ampliamente utilizado en el procesamiento de piezas de perfil, tales como aparatos electrónicos, muebles para el hogar personalizados y marcos de perfil de aluminio.
REVISTA DE HERRAMIENTAS
Tipo
Tipo OVNI
AVANCES DE EJE
Avance de corte eje X/Y/Z -
mm/min
15000
SISTEMA DE LUBRICACIÓN Y REFRIGERACIÓN
Sistema de lubricación - /
Automático
Sistema de refrigeración - /
Refrigeración por agua
ESPECIFICACIÓN MECÁNICA
Presión neumática requerida - kg/cm² - 6
sistema cnc - / -
SIEMENS/FANUC
---
VÍDEO
Catálogos
Long Travel Profiles Machining Centers
16 Páginas
