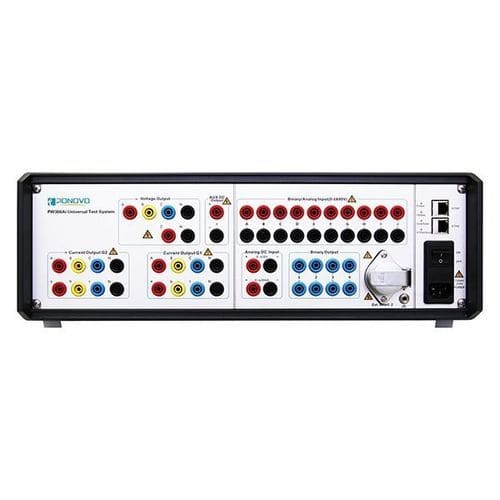

Comprobador de potencia PW366Ai

de funcionamientode redeléctrico

Resumen
El PW366Ai (12×20A, 4×300V, 8 puertos fibra óptica) es una generación avanzada de banco de pruebas para relés de protección, apto para ensayos convencionales y pruebas de relés digitales IEC61850. Ofrece salidas analógicas de alta potencia y precisión, amplias E/S binarias y puertos fibra óptica/Ethernet para automatizar pruebas de distancia, sobrecorriente, direccional, frecuencia, inverso temporal y diferencial sin cambio de cableado. Indicado para compañías eléctricas, centrales, fabricantes de relés y cuadros, laboratorios y universidades.

Características

• 12 canales de salida de corriente (20 A cada uno) y 4 canales de salida de tensión (300 V) que proporcionan señales estables y de alta potencia.
• E/S completas: 10 entradas binarias, 8 salidas binarias, 2 contadores y 12 salidas de bajo nivel para pruebas secuenciales y remotas.
• Umbral de entrada binaria ajustable (0 a ±600 VCC) o configuración libre de potencial; fuente auxiliar CC 0–300 V.
• Ocho puertos conmutables fibra óptica/Ethernet con soporte completo IEC61850 (SV/SMV, FT3 envío/recepción) y publicación/suscripción GOOSE.
• Salida simultánea de magnitudes analógicas y digitales; las entradas binarias pueden capturarse durante la suscripción GOOSE.
• GPS integrado con sincronización IRIG-B y IEEE1588 (PTP) para pruebas sincronizadas en el tiempo.
• Soporta importación de archivos RIO/XRIO para cargar valores de ajuste de relé en plantillas y asociarlos a secuencias de prueba automatizadas.
• Varias plantillas de relé gratuitas para pruebas automáticas; soporta pruebas MU en régimen estable y transitorio, sincronización de tiempo y verificación de mantenimiento de tiempo.
• Diseño modular (6 módulos) para mantenimiento sencillo y recambio rápido in situ.

Aplicaciones

• Pruebas de relés convencionales con salidas de corriente/tensión y pruebas de relés digitales mediante puertos ópticos/Ethernet conmutables según IEC61850.
• Salida analógica, E/S binarias, envío/recepción SMV y publicación/suscripción GOOSE para verificación completa de protección.
• Simulación de condiciones anormales SMV/GOOSE (pérdida de tramas, jitter, reordenamiento de secuencias, desviación de retardo, calidad anómala, etc.) para pruebas de robustez y análisis de fallos de red.
• Configuración independiente de puertos SV y GOOSE para validación de protección digital y análisis de red.

Tabla de tipos de señal
1 - Salida analógica + Entrada binaria (usado para probar relé tradicional)
2 - Envío SMV + Suscripción GOOSE (usado para probar relé totalmente digital)
3 - Salida analógica + Suscripción GOOSE
4 - Envío SMV + Entrada binaria
5 - Salida analógica + Entrada binaria + Suscripción GOOSE
6 - Envío SMV + Entrada binaria + Suscripción GOOSE
7 - Salida analógica + Recepción SMV (usado para probar unidad de fusión MU)
8 - Recepción SMV + Suscripción GOOSE (usado para análisis de red)

Especificaciones técnicas

• Modelo: PW366Ai
• Salidas de corriente: 12 canales, 20 A cada uno
• Salidas de tensión: 4 canales, 300 V
• Puertos fibra óptica: 8 (puertos ópticos/Ethernet conmutables)
• E/S binarias: 10 entradas binarias, 8 salidas binarias
• Contadores: 2
• Salidas de bajo nivel: 12
• Umbral de entrada binaria: ajustable 0 a ±600 VCC o sin potencial
• Alimentación CC auxiliar: 0 a 300 V
• Protocolos digitales: IEC61850 (SV/SMV, FT3), publicación/suscripción GOOSE
• Sincronización: GPS integrado; soporta IRIG-B e IEEE1588 (PTP)
• Importación de archivos: soporte RIO y XRIO para importar configuraciones de relé a plantillas
• Pruebas soportadas: pruebas de relé convencionales (distancia, sobrecorriente, frecuencia, direccional, inverso temporal, diferencial), MU régimen estable/transitorio, sincronización de tiempo, verificación de mantenimiento de tiempo
• Diseño: modular (6 módulos) para fácil desmontaje/montaje
