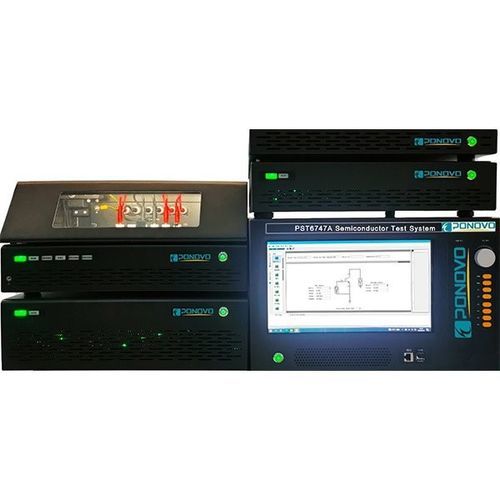

Sistema de prueba tensión de choque PST6747Ai series

para investigación y desarrollode laboratoriopara OEM

Descripción general del producto
La serie PST6747Ai es un sistema de ensayo de semiconductores para la medición y el análisis precisos de parámetros estáticos de dispositivos de potencia. Soporta hasta 3 kV (10 kV opcional) y 2200 A, operación por pulsos rápidos y detección de corriente a nivel fA, permitiendo la caracterización de dispositivos modernos como IGBT, GaN y SiC.

Modelos

• PST6747Ai: alta precisión, orientado a I+D; los informes de prueba incluyen curvas características y parámetros detallados.
• PST6747Ai-F: alta precisión para pruebas de producto en fábrica antes de la entrega; informes aptos para documentación de usuario.
• PST6747Ai-L: precisión estándar para pruebas de material/entrada de proveedor; informes comparables a los del fabricante para facilitar comparaciones.

Diseño modular y hardware
La serie utiliza una arquitectura modular con módulos de fuente de alta precisión independientes como P6701B (fuente HV 3 kV), P6703B (fuente de precisión) y P6705A (fuente de alta corriente 2200 A). Cada módulo de potencia integra dos convertidores AD separados con tasa de muestreo de 2 µs. Los drives de módulo se controlan de forma independiente y los eventos críticos de temporización se monitorizan con precisión para capturar características sensibles al tiempo.

Software y gestión de datos
El software incluido simplifica el control de mediciones y la gestión de datos; es personalizable según los flujos de trabajo del usuario y permite la exportación de informes y registros de medición detallados.

Aplicaciones
Diseñado para la medición de parámetros estáticos de dispositivos de potencia y componentes de circuitos de potencia. Casos de uso típicos: caracterización en I+D, pruebas de producto en fábrica y comparación de proveedores/materiales para dispositivos IGBT, GaN, SiC.

Especificaciones técnicas

• Tensión de medida: hasta 3 kV estándar (10 kV opcional).
• Corriente de medida: hasta 2200 A.
• Soporta ensayos por pulsos rápidos y detección de corriente a nivel fA.
• Amplio rango de medida de tensión y corriente adecuado para dispositivos de potencia modernos.
• Diseño modular con módulos de fuente de alta precisión independientes (ejemplos: P6701B, P6703B, P6705A).
• Dos convertidores AD separados por módulo de potencia con muestreo a 2 µs.
• Control de drive independiente y preciso por módulo; monitorización precisa del tiempo.
• Tres modelos disponibles: PST6747Ai, PST6747Ai-F, PST6747Ai-L (difieren en precisión y aplicación objetivo).
• Software personalizable para control de mediciones y gestión de datos.
• Aplicable a pruebas de IGBT, GaN, SiC y otros dispositivos semiconductores de potencia emergentes.
