Protector térmico con recubrimiento de epoxi 11MP series

de corte

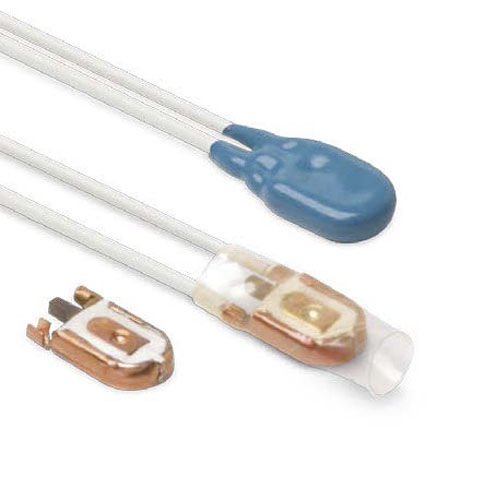

Una línea de protectores térmicos de acción instantánea que ofrecen la versatilidad a la que los clientes de PEPI® se han acostumbrado en una nueva configuración. Estos protectores económicos y fiables ocupan poco espacio y están diseñados para su uso en cargas de tipo inductivo. Hay tres estilos básicos disponibles con varios elementos bimetálicos que se adaptan a la sensibilidad del dispositivo a la corriente y a la temperatura de la aplicación. Características ________________________________________ -Diseño de acción rápida, ruptura rápida/acción de conmutación rápida. -Circuito abierto en subida de temperatura (normalmente cerrado). -Construcción bimetálica conductiva: El bimetal transporta la corriente de circuito para una sensibilidad máxima bajo condiciones de cortocircuito. -Tamaño extremadamente pequeño y diseño de perfil bajo. -Disponible con varios elementos bimetálicos para satisfacer las necesidades de sensibilidad de la aplicación. -Temperatura de calibración preestablecida; no ajustable en el campo. -Tipo E: Encapsulado en epoxi. -Tipo S: Manga aislante de mylar termorretráctil. -Tipo N: Sin manguito aislante. Capacidades de contacto ________________________________________ -4,5 AMPS/250VAC (Bimetal tipo L) 10.000 ciclos -7 AMPS/250VAC (Tipo H Bimetal) 3.000 ciclos -Archivo Nº E42562 de UL y C-UL -EN 60730-2-9 Archivo No. CA02 02987 -EN 60730-2-2 Archivo No. CA02 02988 Rango de calibración ________________________________________ -Disponible con temperaturas de calibración nominales de 70°C a 160°C en incrementos de 5°C. -Tolerancia estándar de ±7°C, ±5°C está disponible. Configuración estándar ________________________________________ -Los cables estándar son de calibre 22, aprobados por UL1332, blancos, aislamiento FEP, 200°C/300V. -Diferentes cables disponibles bajo pedido. -La longitud máxima del cable para el Tipo E es de 300mm.
