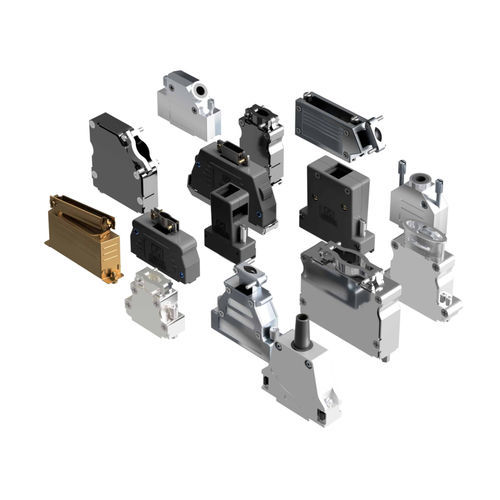

Tapa de conector D-Sub Backshells

con blindaje CEMde metalde aluminio

Resumen
Las cubiertas traseras (backshells) para D-subminiatura (D-sub) aportan protección mejorada y mayor funcionalidad al sistema de conectores. Contribuyen a garantizar el rendimiento y la fiabilidad óptimos de los conectores D-sub mediante protección mecánica, gestión de cables y características de compatibilidad electromagnética.

Beneficios

• Alivio de tensión para las terminaciones de cable
• Puntos de terminación de apantallamiento para mejorar la protección EMI/RFI
• Mecanismos de bloqueo positivo y funciones de acoplamiento
• Mayor durabilidad y protección mecánica de las interfaces de conectores
• Opciones de entrada superior o lateral, bridas para cables, abrazaderas de cable y otros métodos de retención

Construcciones y materiales disponibles

• Backshells mecanizadas de aluminio ligero en dos piezas (A / AS / AL Series)
• Backshells mecanizadas con banda (AP / AK / AW Series)
• Backshells monobloque mecanizadas con banda (XP / XW / XK / XR / XS Series)
• Backshells monobloque mecanizadas roscadas, en aluminio o acero inoxidable (X3P / X3W Series)
• Backshells mecanizadas de perfil bajo compatibles electromagnéticamente con brida (EL Series)
• Backshells inyectadas de zinc con entrada superior o lateral (CT / CS / DT / DS Series)

Aplicaciones

• Sistemas de conectores D-sub industriales y comerciales
• Entornos Mil/Aero (variantes y accesorios adecuados para uso militar/aeroespacial)
• Vuelos espaciales y otras aplicaciones de alta fiabilidad (existen opciones y documentación específica para uso espacial)

Documentación y recursos de selección
Se hace referencia a varias folletos técnicos y catálogos en la página de la serie de producto para seleccionar el estilo correcto de backshell, material y opciones de accesorios. Cubren temas como accesorios (jackscrews, sellado IP), backshells mecanizadas de aluminio ligero, familias bandadas y roscadas, diseños EMC de bajo perfil y guías para productos aptos para el espacio.

Características / especificaciones técnicas

• Familia de producto: backshells para conectores D-subminiatura (D-sub)
• Funciones: alivio de tensión, terminación de apantallamiento, bloqueo/acoplamiento, protección EMI, retención de cable
• Tipos de construcción: mecanizada en dos piezas, bandada en dos piezas, monobloque bandado, monobloque roscada, mecanizada de bajo perfil, inyección de zinc
• Materiales: aluminio ligero, acero inoxidable, zinc inyectado (según la serie)
• Estilos de entrada: entrada superior, entrada lateral, entrada trasera; variantes con bridas y abrazaderas de cable
• Aplicaciones típicas: industrial, mil/aero y vuelo espacial (la serie y la documentación ofrecen orientación de selección)
• Opciones de accesorios: jackscrews, herrajes de montaje, soluciones de sellado IP, interfaces de contacto desmontables según configuración
