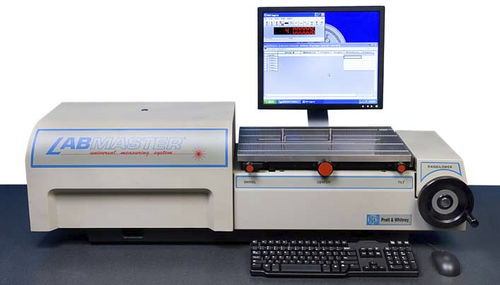

Máquina de medición de diámetro LMU-175

de longitudde espesorpor láser

El estándar de precisión... ¡y el instrumento más popular en la industria desde hace más de 31 años! Con una incertidumbre de instrumento de hasta 2 millonésimas de pulgada (50 nanómetros), el Labmaster Universal - Modelo 175 es adecuado para prácticamente todas las aplicaciones de medición de dimensiones internas (ID), externas (OD) y del mismo lado (SD*). Esta máquina universal de medición de longitudes (ULM) basada en láser ha sido desarrollada por Pratt & Whitney para laboratorios de calibración de calibres que necesitan medir con precisión la longitud, el diámetro exterior, el diámetro interior, el diámetro de paso, el paso, el diámetro mayor/menor, el cono, el desplazamiento lineal y el espesor. El interferómetro láser, el diseño de desplazamiento Abbe cero y la gran mesa de medición (45 kg [100 lb] de capacidad) con controles de posición central, altura, cabeceo y guiñada garantizan una gran precisión. La corredera de cojinetes de aire de precisión controlada por ordenador y las sondas de medición eliminan los errores provocados por el operario que suelen observarse con los métodos de medición tradicionales al mantener una fuerza constante. También minimiza en gran medida el desgaste tanto de los patrones de medición como del instrumento. Los cojinetes neumáticos también son muy resistentes a la contaminación y tienen propiedades inherentes de amortiguación de vibraciones que aumentan la estabilidad y la precisión. La gran mesa de medición también actúa como placa de absorción. Por su diseño, el peso de la pieza no afectará a la medición porque el soporte de la mesa es independiente de la corredera de cojinetes de aire. Esto no ocurre con los métodos tradicionales.
