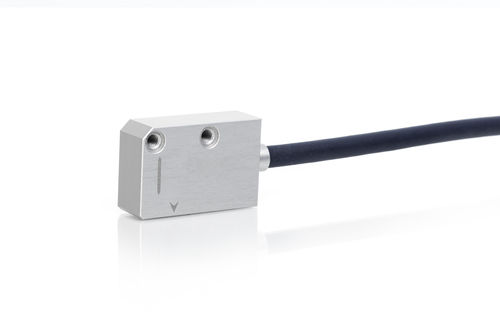

Encoder lineal incremental MT series

magnéticosin contactosinusoidal

No la TA linear magnética del codificador del contacto tiene longitud de medición hasta 50 M. El codificador se utiliza para convertir dislocaciones lineares de los componentes dominantes de la máquina en las señales eléctricas que contienen la información sobre el valor y la dirección de la dislocación. El codificador consiste en la P.M. magnética basada metal de la banda, la cabeza de lectura y el CV de acero protector de la cubierta. La longitud de la banda magnética podría ser codificador de hasta 50 M. se podría suministrar el actuador cero externo de la señal (imán), que permite el uso uno de muchas marcas de referencia hechas en banda magnética. El actuador cero de la señal no es necesario en el caso cuando la banda magnética con las marcas de referencia hizo acordar los requisitos de cliente (MP200Z) se utiliza. El codificador también se podría suministrar el SP de aluminio protector de la ayuda (en lugar de otro CV de la cubierta protectora), que se monta en la máquina para la protección magnética de la banda. El codificador tiene dos versiones de las señales de salida: • MT-F - señales de la Cuadrado-onda, con la electrónica que se subdivide integrada para la interpolación. • MT-AV - señales sinusoidales, con amplitud aproximadamente 1 Vpp, que requieren electrónica que se subdivide externa.
