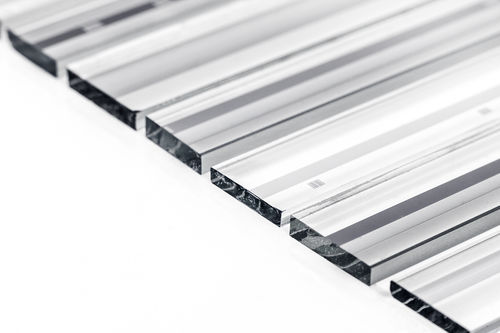

Regla lineal de vidrio

para codificador lineal

Material Vidrio - Vidrio flotado seleccionado Longitud máxima - 3500 mm Procesamiento - Rayado y fracturado Cortes en los bordes - < 0.1 mm, Linealidad de bordes 0.1 m/mm Esmerilado - Linealidad de bordes 0.05 mm/m Pulido - Linealidad de bordes 0.05 mm/m Plantilla En el vidrio - Cromo pulverizado Tolerancia máxima del ancho de línea de graduación - ±5% Precisión de graduación - ±1;±2;±3 μm (L<1 m); 2;±3 (L<3.4 m) Paralelismo de graduación respecto al borde de vidrio - < 0.1 mm per 1 m Forma de la línea de graduación - rectangular Longitud máxima de la línea de graduación - 15 mm Estructura del patrón Pista incremental; Una pista incremental con un paso variable o fijo y una pista con una marca de referencia; pista incremental y absoluta
