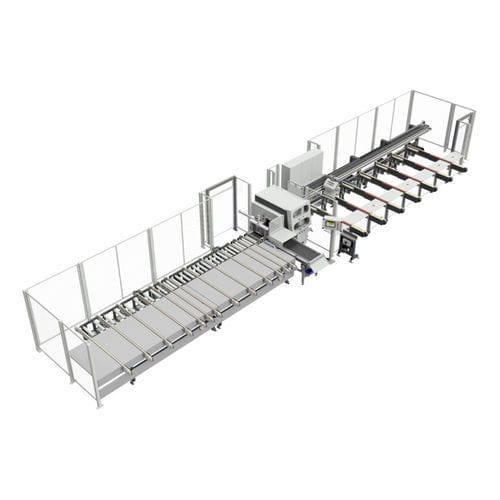

Línea de corte de cuchilla KS600R

para metalde perfilespara aplicaciones industriales

Línea de corte con almacén de carga y eliminación de perfiles para piezas pequeñas y estaciones de despegue para longitudes de corte de hasta 7.200 mm o 2 veces hasta 3.000 mm. Datos técnicos: Línea de serrado para longitudes de corte de 10 a 7.200 mm ancho de corte mín. 10mm hasta máx. 470 mm altura de corte min. 10mm hasta max. 200mm retales a partir de 85mm Almacén de carga: El almacén de carga de la unidad de sierra es accionado sincrónicamente por un motor trifásico y un eje común. Las cintas del almacén de carga son de 50 mm de ancho y sin compartimentos, por lo que no es necesario cambiarlas al cambiar de perfil. Los perfiles o las capas de perfiles se alimentan paso a paso a la pinza de material, la longitud de la carrera de transporte depende de la anchura del perfil o de la capa. Empujador de alimentación de material: La línea de sierra está equipada con un sistema de avance posicionable electrónicamente con una longitud máxima de avance de 7300mm con motor lineal y cinta magnética. La repetibilidad es de +/- 0,1mm y la velocidad de desplazamiento es de máx. 180m/min. Al introducir los datos del perfil en la base de datos del sistema de control, el empujador se ajusta automáticamente a la altura del perfil. Las mordazas inferiores se pueden mover neumáticamente. Las mordazas superiores y la sujeción se realizan mediante husillo roscado y servomotor. Además, la pinza está montada de forma flotante en el eje Y para compensar las imprecisiones del perfil. Además, si es necesario, la mordaza superior puede equiparse con piezas de presión intercambiables.
